一、概述

用例图是编写需求说明时经常用到的需求表达方式，用于向开发、测试同事说明需求中用户与系统功能单元之间的关系。但是很多刚接触用例的新人，在准备用例说明时并不清楚参与者与用例之间应该如何表达，网上教程五花八门，但感觉部分用例图不够规范，因此对用例图及用例说明梳理总结。

考虑到用例图的作图规范，使用Visio的UML用例组件，对用例中的各种关系进行说明。



二、用例图

用例图的结构主要分为三个部分：参与者、用例、参与者与用例之间的关系，具体说明如下：

2.1 参与者

顾名思义，代表系统外部与系统发生交互的人或事物；需要注意，人指的是参与者与系统发生交互时的角色，不代指具体的人。

事物指的是某一个应用程序或者特殊进程；例如微信登录，通过跳转微信确认登录信息，微信对系统产生输入时，可以把微信作为参与者；而设定时间，强制退出账号时，时间这一特殊进程对系统产生输入，因此时间也可以作为参与者。

2.2 用例

2.2.1 用例的说明

用例是系统外部可见的一个功能单元，是某一个参与者在系统中做某件事从开始到结束的一系列活动的 *** ，以及结束时应该返回的可观测、有意义的结果，其中还包含可能的各种分支情况；具体用例在用例属性中说明。

2.2.2 用例的特征

用例都是动宾结构；例如：登录账号

用例是相互独立的

用例由参与者启动

有可观测的执行结果

2.3 关系说明

角色与用例之间的关系主要包括关联、归纳（泛化）、包含、拓展和依赖。

2.3.1 关联关系

关系说明：表示参与者与用例之间的关系

展示形式：以一条直线相连

举例说明：用户登录系统

图1 参与者与用例之间的关联关系

2.3.2 归纳（泛化）关系

关系说明：表示参与者与参与者之间、用例与用例之间的关系

展示形式：用箭头表示，箭头从子参与者（子用例）指向父参与者（基础用例），一般父参与者（基础用例）相对子参与者（子用例）更为抽象

举例说明：VIP会员和普通用户，归纳为用户；账号登录与微信登录，也可归纳为登录系统。

图2 用户之间、用例之间的归纳关系

2.3.3 包含关系

关系说明：表示用例与用例之间的关系

展示形式：用带有“包含”的箭头表示，箭头从基础用例指向包含用例

举例说明：用户在账号登录过程中，包括输入账号、输入密码、确认登录等操作

图3 用例与用例之间的包含关系

2.3.4 拓展关系

关系说明：表示用例与用例之间的关系；用于拓展用例对基础用例的增强；拓展用例是在特定条件出现时，才会被执行的用例

展示形式：用带有“拓展”的箭头表示，由拓展用例指向基础用例

举例说明：用户在登录过程中忘记了密码

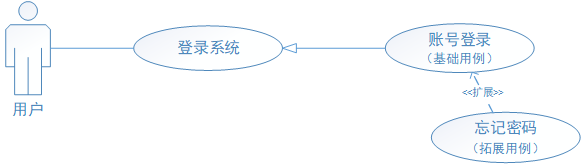

图4 用例与用例之间的拓展关系

2.3.5 依赖关系

关系说明：表示用例与用例之间的关系；一个用例在活动执行过程中，要依赖另一个用例的执行

展现形式：以一条直线相连

举例说明：用户要登录系统后，才能查看首页信息

补充说明：A用例依赖B用例，A用例或使用B用例执行后的返回结果，或使用B用例执行部分功能。依赖关系类似于包含关系，都是在用例执行过程中，调用其它用例来完成部分任务。

图5 用例与用例之间的依赖关系

2.3.6 注释

对于部分有特殊条件支撑的用例，也可以添加注释加以说明，例如VIP用户与普通用户登录系统后，可查看的菜单、数据甚至对系统的操作都是不一样的，此时可以在对应用例上加以注释，以强调此用例的特殊需求。

图6 对用例进行注释

2.3.7 子系统

关系说明：用于强调某部分用例的强关联性，例如门户包含系统登录、首页信息展示等。

图7 子系统与用例之间的关系

2.3.8 各关系的对比

为了对包含、拓展和归纳（泛化）关系更好的区分，以图7为例说明各种关系之间的差别：

1）用例的使用条件
