本文选取一款发展已经相对成熟的中国诗词APP—— 西窗烛，对它的核心功能做了拆解分析，希望分析内容对你有所启发与帮助。

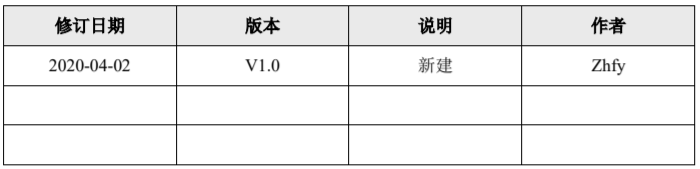

修订历史

页面结构

一、文档说明

本文对西窗烛v4.4.3-iOS版APP进行了拆解，由于此APP已经是一款成熟的产品，功能繁杂，而由于本人时间有限，所以只对核心功能进行了拆解分析，文中涉及到的原型图均以iPhone为基础 *** ，完整的原型（交互+文字说明）见链接https://lanhuapp.com/url/LPoB9。

本文尚有很多不足之处，望各位前辈不吝指正！

二、产品概述 1. 产品信息

产品名称：西窗烛

产品版本：v4.4.3

产品slogan：品味中国诗词之美

产品定位：打造新的中国传统文化平台，为用户提供丰富的诗词、书法、绘画等学习工具、内容社区和文创电商服务。

2. 名词解释

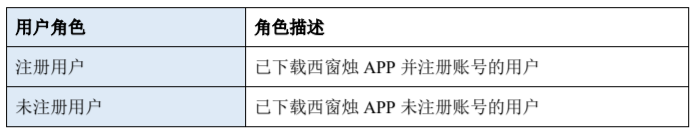

3. 用户角色

4. 产品架构

5. 产品信息结构

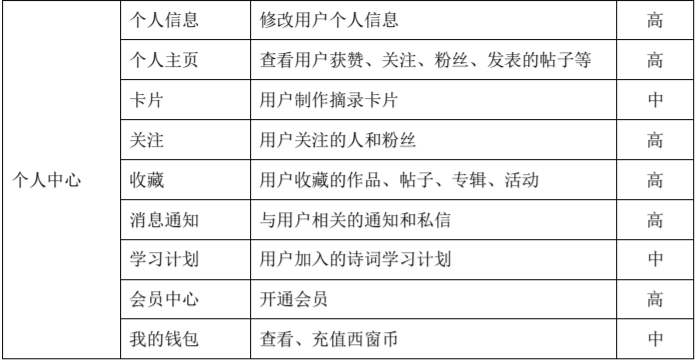

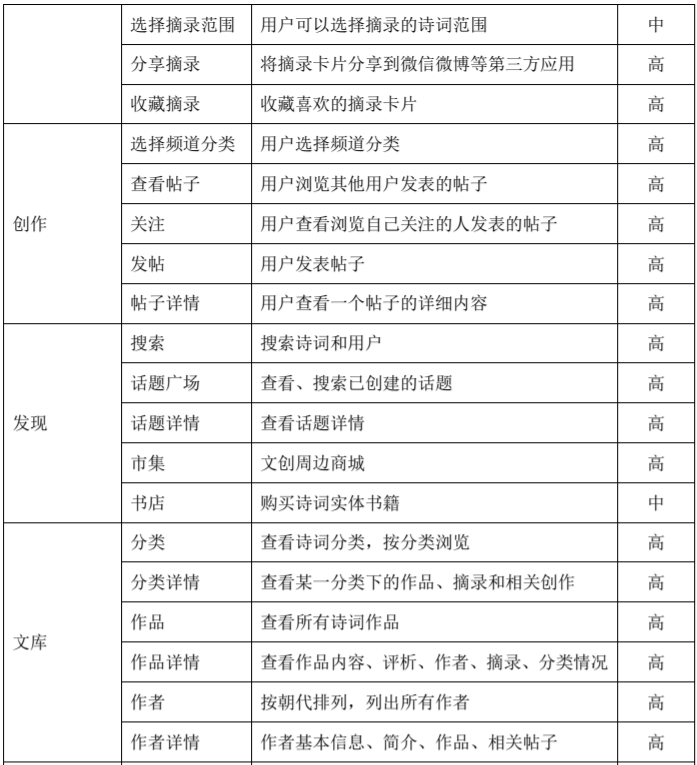

6. 功能摘要

三、全局说明 1. 功能权限

分为登录状态和未登录状态.

登录状态：拥有APP中所有操作权限

未登录状态：不可收藏；不可发帖；不可点赞、评论、赞赏；不可购买周边商城；不可查看修改个人信息；不可查看个人主页；不可查看私信；不可进行账户、隐私等相关设置。

2. 原型说明

3. 异常页面

4. 常见操作

4.1 操作

下拉刷新

上拉加载（到达更底部）

4.2 选择对话框

对话框上有相应操作按钮

点击对话框以外的区域，对话框消失

4.3 用户头像

已登录状态下，点击头像进入个人主页

4.4 软键盘的弹出及退去机制

点击验证码输入框时页面底部弹出数字键盘

点击其他输入框时页面底部弹出拼音键盘

搜索页面载入时，页面底部弹出拼音键盘

点击软键盘右下方“搜索”、“完成”、“下一步”时，软键盘退去

在软键盘以外区域，点击或滑动页面时，软键盘退去

4.5 中断机制

来电、按Home键：系统默认保存当前页面数据，再次打开软件时，回到当前页

软件异常关闭、崩溃、闪退：再次打开时，进入启动页

4.6 Home键

按Home键，软件改为后台运行，再次打开软件时，回到按Home键之前的页面。

四、页面功能详述 1. 注册

功能描述：用户注册APP账户

优先级：高

输入/前置条件：打开西窗烛APP，点击任意一个未登录状态下功能受限按钮，或点击未登录状态下“我”页面的“登录/注册”选项。

基本事件流：

APP进入登录表单页面，显示“个人信息保护政策”弹框，弹框中包含政策摘要、“仅浏览”按钮、“同意”按钮和“关闭”按钮。

用户点击“同意”按钮，弹框消失，显示登陆表单页面内容，表单中包含返回按钮、注册按钮、手机/邮箱输入框和密码输入框、登录按钮、其他登录方式和忘记密码选项。

用户点击“注册”按钮，进入注册页面，注册页包含返回登录页按钮、手机号/邮箱输入框、下一步按钮。

用户输入手机号/邮箱，点击“下一步”按钮，系统发送手机/邮箱验证码，并进入“验证”页面。

进入“验证”页面，此页面包含返回注册页的按钮、验证码输入框和“重新发送”按钮。用户输入验证码，进入完善信息页面。
