引言

前段时间学习培训无线通信的另外掌握到arduino是做为专业技能并未完善技术宅的我继树莓派又一个非常好的挑选。因此花了200元购得3块arduino单片机开发板（2*nano&1*uno）和别的感应器等,另外看到了315C超再生控制模块，由于玩无线通信的都了解315C是汽车摇控钥匙，防盜水利闸门，路桥区系统软件等最常见的数据信号頻率，因此 我也果断的提交订单了。随后就拥有今日的成效。Freebuf也是有许多该类文章内容，有关315，433的编解码我已把握许多方式（实际上应用SDR是个非常好的挑选），对滚码因为我有一定科学研究和破译，文中流程详尽，构思确立，期待对大伙儿有效。对arduino和315控制模块了解的能够直接进入第三步。

关键字：315C超再生控制模块、arduino。

前言：315MHz控制器应用普遍，学习培训和深入了解其基本原理和操作过程，在得到无尽快乐的另外，能够学好避免 自身的车失窃，并能够自身开发设计更安全性的遥控锁机器设备，在做本新项目的全过程中我刻骨铭心感受到315C遥控器系统软件的不安全系数是个比较严重的难题，具体表现在315遥控器系统软件编解码简易，发送标准简易，易复制。下边是我还在本次学习培训科学研究中获得的一些浅薄专业知识，在这里详细说明。

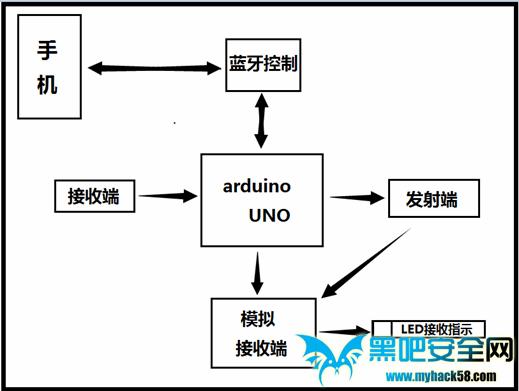

下列是此次学习培训的基本原理架构：

框架图表明：协调器接受数据信号，由arduino单片机设计编解码，并将编解码信息内容根据手机蓝牙发送至手机上，在手机蓝牙串口监控器表明（编解码全过程）；手机上推送24位遥控器码到单片机设计，单片机设计将24位遥控器码根据发送端传出，用以遥控器仿真模拟协调器根据协调器PT2272芯片解码后在LED信号指示灯获得意见反馈，仿真模拟协调器由单片机设计立即供电系统，发送端传出的数据信号也可立即有别的遥控器协调器接受做到别的目地。

一、基本知识详细介绍：

1、Arduino详细介绍：

Arduino是一款方便快捷灵便、便捷入门的开源电子原形服务平台，包括硬件配置（各种各样型号规格的Arduino板）和手机软件（Arduino IDE)。由一个欧州开发设计精英团队最开始于2005年冬天开发设计。其组员包含Massimo Banzi，David Cuartielles，Tom Igoe，Gianluca Martino，David Mellis和Nicholas Zambetti。

它搭建于对外开放初始码simple I/O界面版，而且具备应用相近Java、C语言的Processing/Wiring开发工具。关键包括2个关键的一部分：硬件配置一部分是能够用于做电源电路联接的Arduino线路板；此外一个则是Arduino IDE，你的电子计算机中的软件开发自然环境。你只需在IDE中撰写编程代码，将程序流程上传入Arduino线路板后，程序流程便会告知Arduino线路板要做些什么了。

Arduino能根据各式各样的感应器来认知自然环境，根据操纵灯光效果、电机和别的的设备来意见反馈、危害自然环境。木板上的微处理器能够根据Arduino的计算机语言来程序编写，编写出二进制文件，烧录进微处理器。对Arduino的程序编写是运用 Arduino计算机语言 (根据Wiring)和Arduino开发工具(根据 Processing)来完成的。根据Arduino的新项目，能够只包括Arduino，还可以包括Arduino和别的一些在PC上运作的手机软件，她们中间开展通讯 (例如 Flash, Processing, MaxMSP)来完成。(节选自百科)

二、硬件配置详细介绍：

1、Arduino单片机开发板

Arduino是开源硬件中最受IT领域，技术宅，学员钟爱的单片机开发板，其计算机语言应用C语言，而且不象C51单片机设计的计算机语言那麼繁杂，因此 针对单片机设计的新手而言毫无疑问是更好是的挑选，本课题研究为简单化试验步骤，减少开发设计時间，因此 挑选了简易却强大的arduino单片机开发板，arduino单片机开发板有很多硬件系统，普遍的 arduino有下列二种：

(1) arduino UNO （是文中应用的arduino主控板） (2)arduino NANO

2、315C控制模块如下图所示，分成推送端（右）和协调器（左）。

3、用以仿真模拟的控制器和接收器

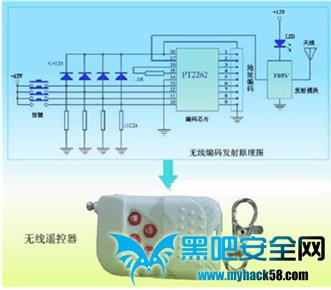

发送控制模块PT2262

接受控制模块PT2272

4、串口通信无线模块

串口通信无线模块立即应用无线设备联接并根据接受ASCII码并且以串口通信数据信息的方式传输至单片机设计，单片机设计将数据处理 *** 后作出固定不动意见反馈，型号规格为HC-06的蓝牙串口控制模块的默认设置名字为“ HC-06“,默认设置联接登陆密码为“0000”，手机使用手机蓝牙调节小助手等APP 可立即联接并可与手机上立即通讯，arduino单片机设计可立即与电脑上开展串口通讯，但为了更好地随时随地演试实际操作，应用手机上立即通信使实际操作更加便捷，HC-06实体图以下：

三、编解码和仿真模拟

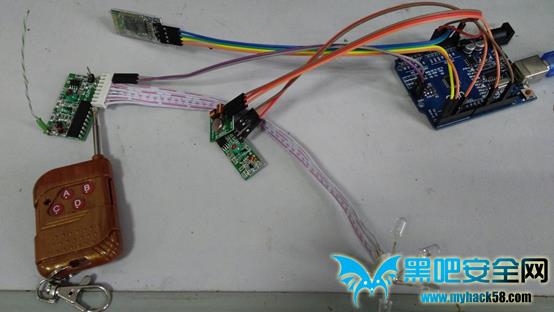

1、联接实体图：

实体图表明：左上方是无线模块HC-06用以移动端联接操纵，左侧是315接受解码板及其配置控制器，解码板由arduino 供电系统，联接了五个LED信号指示灯用以接受的演试，正中间是315C超再生控制模块的推送端和协调器 ,右侧是arduino UNO 单片机开发板。
