cad三维图怎么画?教你详细的图解教程,一看就会

访客4年前关于黑客接单562

本日的CAD三维教程,图解步调,你会画吗?

o(╯□╰)o o(╯□╰)o o(╯□╰)o,早上起往复吃了早餐、买了菜,会来就开始拂拭房间、洗衣服,晒完衣服就做饭,吃完就睡,睡醒才发明早上健忘通知了o(╯□╰)o o(╯□╰)o o(╯□╰)o!

1,俯视图,绘制两个同心圆,直径别离为132和82

本日的CAD三维教程,图解步调,你会画吗?

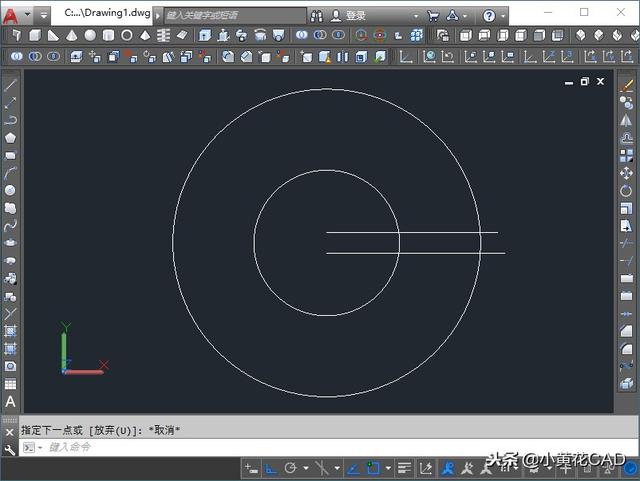

2,圆心为起点,往右绘制一条横线,毗连到132的圆的右象限点,并圆周阵列6份

本日的CAD三维教程,图解步调,你会画吗?

3,绘制82的圆的竖直切线,颠末其右象限点,长度任意

本日的CAD三维教程,图解步调,你会画吗?

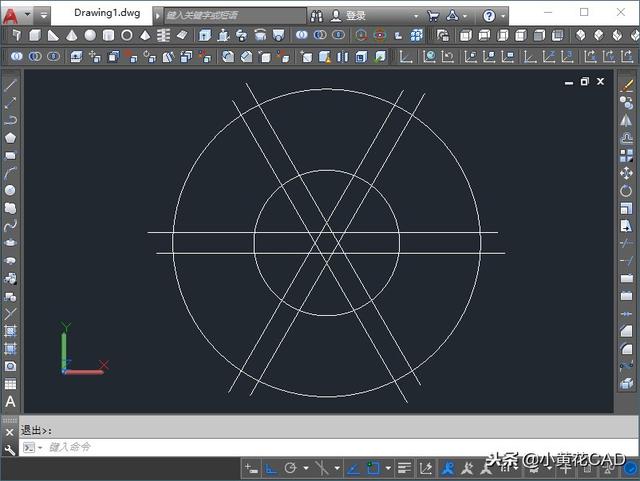

4,圆心为基点,竖直切线旋转30°,并阵列3份

本日的CAD三维教程,图解步调,你会画吗?

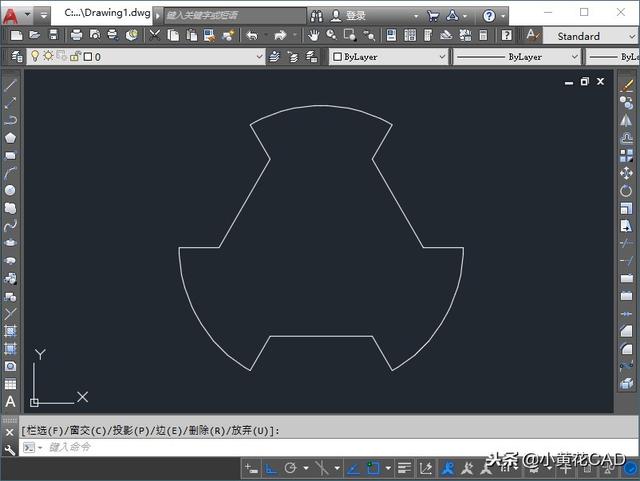

5,修剪、删除多余的图形

本日的CAD三维教程,图解步调,你会画吗?

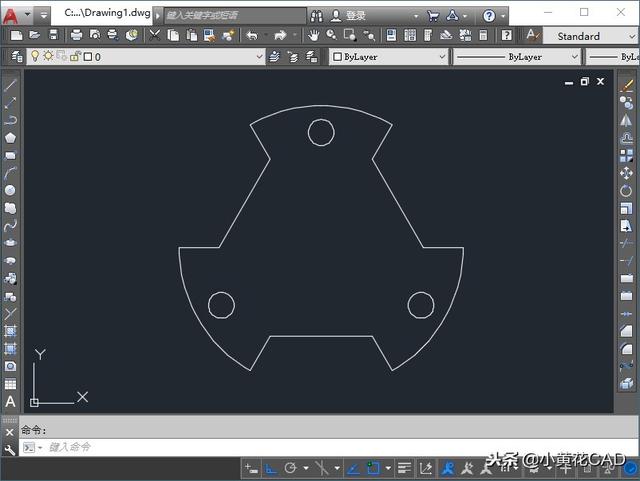

6,132圆弧上象限点往下,间隔12.5为圆心,绘制直径12的圆,完成底座表面线的绘制

本日的CAD三维教程,图解步调,你会画吗?

7,通过面域、拉伸、差集三个步调,做出底座实体部门模子

本日的CAD三维教程,图解步调,你会画吗?

8,前视图,轻松o(╯□╰)o绘制出上部主体半剖面表面线

本日的CAD三维教程,图解步调,你会画吗?

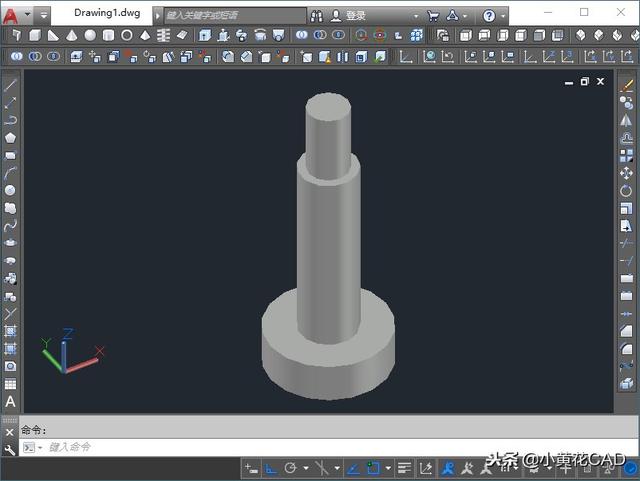

9,通过面域、旋转两个步调,获得上半部门实体模子

本日的CAD三维教程,图解步调,你会画吗?

10,俯视图,绘制两个同心圆,直径别离为76和36

本日的CAD三维教程,图解步调,你会画吗?

11,圆心往上、往下各2.5为起点,往右绘制程度直线,长度任意

本日的CAD三维教程,图解步调,你会画吗?

12,阵列6份

本日的CAD三维教程,图解步调,你会画吗?

13,修剪多余图形

本日的CAD三维教程,图解步调,你会画吗?

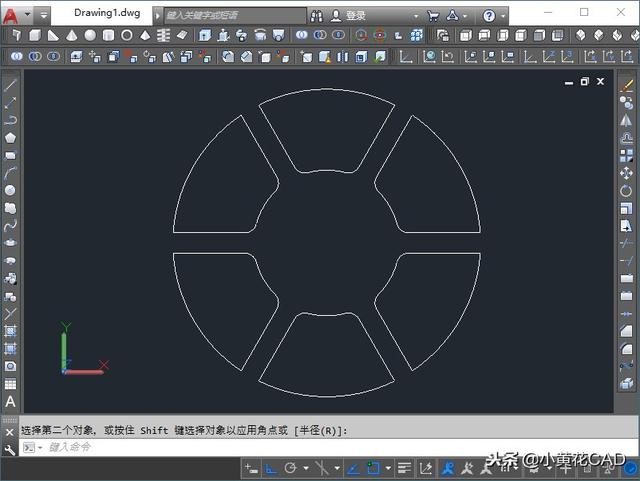

14,36的圆和直线毗连处圆角R3

本日的CAD三维教程,图解步调,你会画吗?

15,通过面域、拉伸两个呼吁,获得实体部门,高度任意,不要太矮

本日的CAD三维教程,图解步调,你会画吗?

16,上步获得的实体,和上半部门主体举办定位

本日的CAD三维教程,图解步调,你会画吗?

17,通过差集呼吁,获得上部门主体外部完成模子

本日的CAD三维教程,图解步调,你会画吗?

18,绘制内部孔的三个圆柱,尺寸参考原图,并举办并集操纵

本日的CAD三维教程,图解步调,你会画吗?

19,上下主体举办定位,并举办并集操纵

本日的CAD三维教程,图解步调,你会画吗?

20,通过差集运算,获得最终模子

本日的CAD三维教程,图解步调,你会画吗?
