上一篇文章（对S7comm-Plus协议书开展了基本科学研究，算作理论基础研究了，这篇以关键通讯DLL（OMSp_core_managed.dll）为总体目标，应用动态调试的 *** ，对协议书的挥手、加密验证全过程开展动态调试，以对通讯全过程做进一步探寻了解。

根据以前的工作中早已了解，高些版本的TIA Portal软件相匹配的OMSp_core_managed.dll版本亦高些、更繁杂，因而调试工作中应用较低版本的DLL为总体目标（即挑选TIA Portal V13，则PLC只有应用V4.1及下列版本），便于于剖析和把握调试方式。

调试科学研究的基础自然环境配备以下：Win7x86vm虚拟机、

PLC：S7-1200?, 6ES7 212-1BG40-0X0B

Firmware: V4.1.3

Software：TIA Portal V13

S7Comm-Plus Wireshark dissector plugin: V0.0.8

参照文章内容均强调PLC完成通讯挥手、加密验证的作用在控制模块OMSp_core_managed.dll中完成，由此可见对该文件的剖析至关重要。OMSp_core_managed.dll是一个应用C#和C 混和撰写的.net程序流程，应用dnSpy对其开展反汇编：

怎样定位加密函数的通道呢？这里出示二种构思：

1、立即应用dnSpy对DLL文件开展动态调试

dnSpy载入DLL文件，应用“调试”->“额外到过程”作用，额外TIA的过程：

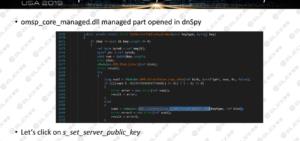

在DLL中先随意打一个中断点，可参照文章内容中强调的SetServerPublicKey：

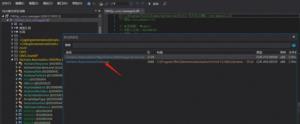

在dnSpy中试着关键字搜索，結果以下:

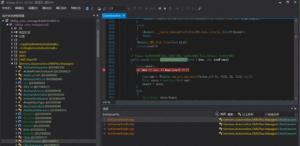

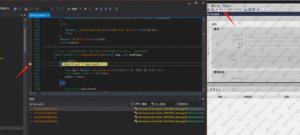

由此可见该函数坐落于“ClientSession”类中,在这里函数出设定一个中断点,随后实际操作TIA将PLC“转到发布”，转到发布时TIA与PLC将创建通讯联接，这时必定历经三次握手及通讯加密全过程，可见到函数实行到刚刚打的中断点部位：

查询“局部变量”中的“key”，发觉其早已有值，长短为40的二维数组：

此值即是上一篇文章中提及的S7-1200系列产品的public key的值。

在dnSpy中再次开展单步实行，历经数次调试能够见到，当calli实行结束以后，TIA与PLC通讯创建进行，calli全过程就是在C#中启用C 编码：

调试全过程中关心表针session_ptr的值，这里为0x2B9E71C0:

终止dnSpy调试，应用IDA额外TIA过程，因为TIA过程一直处在运作中，其运行内存载入详细地址室内空间将维持不会改变，根据所述函数表针最后测算得0x65D77310:

F5查询伪代码发觉其启用了三个函数：

再次跟踪查询，能够发觉函数sub_65D7CD40即是之一部分加密函数。

2、应用IDA对DLL文件开展动态调试

参照启明星辰的文章内容能够发觉其应用了Windbg开展调试，且留有一些“印痕”，如下图所显示：

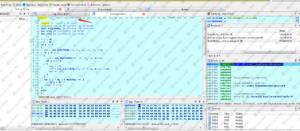

因而能够考虑到检索图中中发生的字节码，因此应用IDA额外TIA过程，试着检索“e8 9e f9 ff ff”,結果以下：

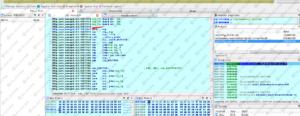

这里精准定位到函数sub_65D793B0,发觉与启明星辰文章内容中的截屏甚为类似：

应用0x65D793B0减掉DLL函数的base（0x65BA0000）結果恰好为：0x1D93B0,与启明星辰文章内容中的函数sub_1D93B0恰好相匹配，因而能够推论调试自然环境两者之间同样，那麼函数sub_65D793B0即是sub_1D93B0，依次类推：sub_65D790B0即是IntegratyPartEncrytion函数。应用相近的 *** 检索精准定位到加密1函数：

与毕业论文中得出的实际效果一致：

进一步应用参照启用作用，能够上溯加密函数通道sub_65D77310,与之一种 *** 获得的結果一致。

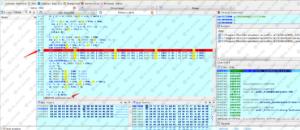

精准定位到承担加密验证的函数以后，便可再次应用动态调试对全部加密优化算法步骤开展认证和测算了。图中启明星辰的文章内容中强调，加密1一部分的內容为Value array（即上一篇文章中提及的20个字节数的随机数字）历经加密1函数加密以后的結果，加密的全过程为一系列XOR计算，而最后加密的結果储存在v13-v16中。因此能够在加密1函数中下一个中断点，随后开展单步调试，监管v13-v16的值：

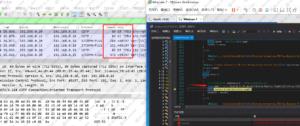

一样开启wireshark抓包软件，实际操作TIA将PLC“转到发布”，函数实行到刚刚打的中断点部位。另外能够见到挥手的前2步顺利完成，TIA接到PLC推送的20个字节数随机数字：

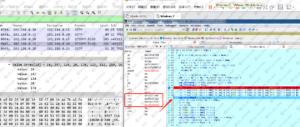

再次单步实行，当v13-v16计算进行以后，可从左侧自变量监管栏获得最后计算結果：

在这里先纪录v13-v16的值：v13(0x52CF7D4E)、v14(0x9603F213)、v15(0x50639E99)、v16(0xC452A5E3)，待全部挥手全过程进行以后，在M3数据文件中的“SecurityKeyEncryptedKey”字段名中去认证：

留意大小端模式，不难看出，其值与加密1內容彻底符合。

根据对西门子PLC全新的S7Comm-Plus通讯协议的了解，应用反汇编工具对关键通讯DLL开展反向和动态调试，详细介绍了二种精准定位加密函数通道的方式，另外应用IDA动态调试，测算并认证了加密1的結果內容，从动态调试的视角对加密优化算法开展了进一步了解。事后的加密流程及优化算法的认证，可参考相近方式再次开展。
