介绍如何配置SNAT规则。SNAT规则能够使内网用户访问互联网

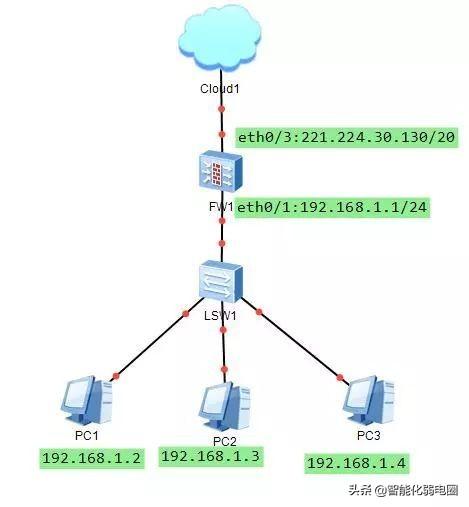

如下图所示，通过SNAT转换后，多个内网用户可以同时使用221.224.30.131/20公网地址访问Internet



配置接口

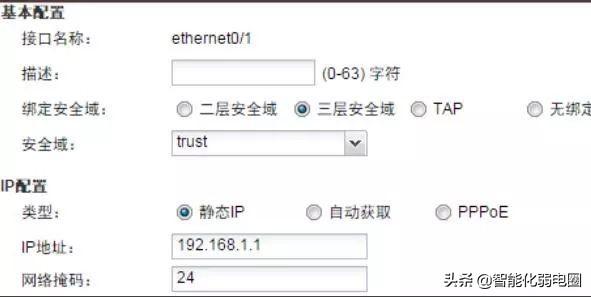

1.配置连接内网用户的接口。

选择“ *** > 接口”，双击ethernet0/1接口。

绑定安全域：三层安全域

安全域：trust

类型：静态IP

IP地址：192.168.1.1

*** 掩码：24



2.配置连接Internet的接口。

选择“ *** > 接口”，双击ethernet0/3接口。

绑定安全域：三层安全域

安全域：untrust

类型：静态IP

IP地址：221.224.30.131

*** 掩码：20



配置安全策略

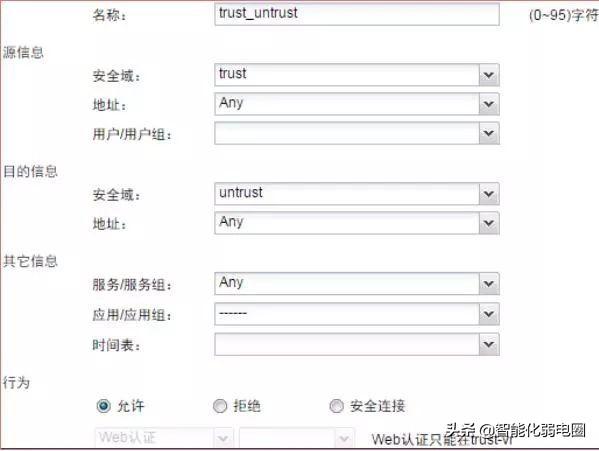

配置允许内网用户访问Internet的安全策略。

选择“策略 > 安全策略”，点击“添加”。

名称：trust_untrust

源信息

安全域：trust

地址：Any

目的信息

安全域：untrust

地址：Any

其他信息

行为：允许

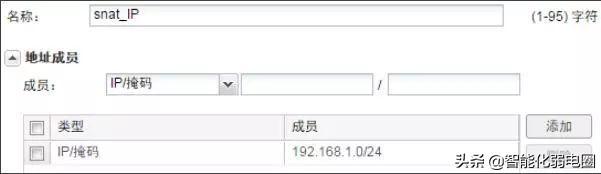

配置地址簿

配置内网用户的地址范围。

选择“对象 > 地址簿”，点击“新建”。

名称：snat_IP

成员 : 选择“IP/掩码”，文本框依次输入

“192.168.1.0” 、“24” ，并点击“添加”按钮

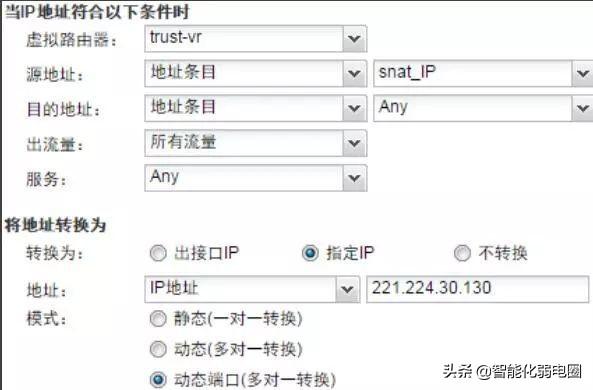

配置源NAT规则

选择“策略 > NAT > 源NAT”，点击“新建”。

当IP地址符合以下条件时：

源地址：“地址条目”、“snat_IP”

（说明：配置为内网用户的地址。）

将地址转换为：

转换为：“指定IP”

地址：“IP地址”、“221.224.30.130”

（说明：配置为公网地址。）

模式：“动态端口(多对一转换)”

（可选）点击<更多配置>标签页。

选中“启用”复选框开启该源NAT规则的日志功能。

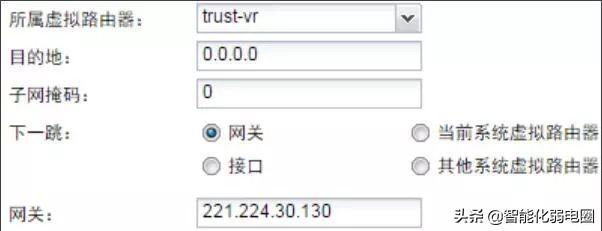

配置默认路由

选择“ *** > 路由 > 目的路由”，并点击“新建”。

目的地：0.0.0.0

子网掩码：0

下一跳：网关

网关：221.224.30.130



验证 *** 是否互通

完成以上配置步骤后，内网用户通过ping外网中的地址

221.224.30.131，可ping通，说明内网用户可以访问Internet。



验证源NAT规则是否生效

点击“监控 > 日志 > 日志管理”，选择标签

页，选中“启用”复选框开启NAT日志功能。

然后点击“监控> 日志 > NAT日志信息”。

通过查看NAT日志，可以看到源IP地址192.168.1.2已转换

为221.224.30.130。
