1、什么是形位公差？

加工后的零件不仅有尺寸公差，构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异，这种形状上的差异就是形状公差，而相互位置的差异就是位置公差，统称为形位公差！

2、形位公差的标注符号



3、专业名词的中英文对照

1. 直线度(straightness)
2. 平面度(flatness)
3. 圆度(circularity)
4. 圆柱度(cylindricity)
5. 线轮廓度(profile of a line)
6. 面轮廓度(profile of a surface)
7. 定向公差(orientation tolerance)
8. 平行度(paralleli *** )
9. 垂直度(perpendicularity)
10. 倾斜度(角度) (angularity)
11. 位置度(position)
12. 对称度(symmetry)
13. 同轴度(同心度) (concentricity)
14. 圆跳动(circular runout)
15. 全跳动(total runout)

4、形位公差一般注意事项

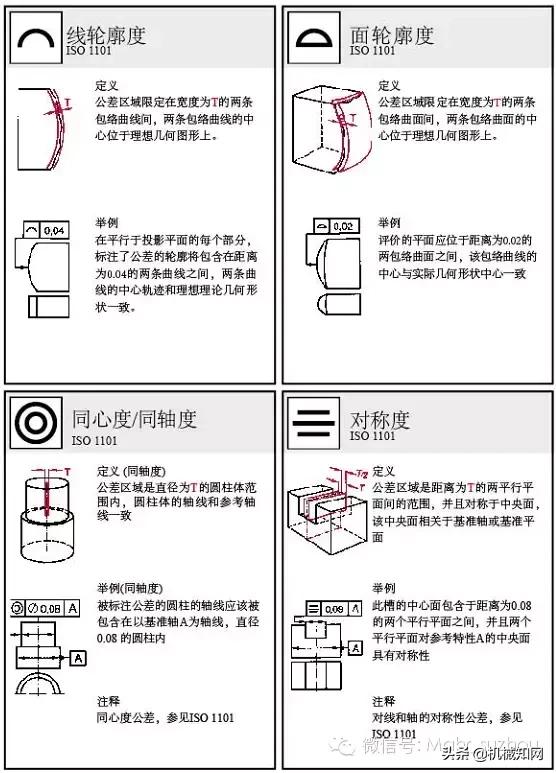

5、各种形位公差标注符号的含义









6、形位公差等级和公差值的选择原则：

（1）根据零件的功能要求，综合考虑加工经济性、结构特性和测试条件。

1）形位公差等级共分为12级。1级为更高；5级和6级应用最广；8级和9级适用于一般精度要求，通常按尺寸精度4~6级制造的零件；11和12级用于无特殊要求，一般按尺寸精度7级制造的零件。在满足零件功能要求的情况下尽量选用较低的公差等经济。

2）考虑零件的结构特点和工艺性。对于刚性差的零件（如西常见、薄壁件等）以及距离较远的孔、轴等，由于加工和测量时都较难保证形位精度，故在满足零件功能要求的情况下，形位公差可适当降低1~2级精度使用。如：孔相对于轴；细长比较大的轴或孔；距离较大的轴或孔；宽度较大（一般>1/2长度）的零件的表面；线对线和线对面相对于面对面的平行度；线对线和线对面相对于面对面的垂直度。

（2）综合考虑形状、位置和尺寸等3种公差的相互关系；在同一要素上给出的形状公差值应小于位置公差值。如两个平行的表面，其平面度公差值应小于平行度公差值。

圆柱形零件的形状公差（轴线的直线度除外）在一般情况下应小于其尺寸公差值。

平行度公差值应小于其相应的距离公差值。
