如何区分电容的正负极?怎么用万用表测电容的容量?

螺栓型电解电容

这三种都是螺栓型电解电容,使用的时候一定要区分正负极,接反了非常危险。首先我们要看白色银边上的标注,如果有一字符号就是负极,如果有+号就是正极。

如何区分电容的正负极?怎么用万用表测电容的容量?

电接电容

如果是新的,我们可以根据引脚的长度来判断,脚长的为正极,其次看白色银边的符号,有一字符号的为负极。

如何区分电容的正负极?怎么用万用表测电容的容量?

牛角电容

之一种判断方式就是看白色银边,有一字符号的就是负极,其次看接点的压花,大多都是负极上有各种不同的压花。也有的厂家也会在接点上压上正负标识。

如何区分电容的正负极?怎么用万用表测电容的容量?

黑边一侧为负极

这种更好辨认,有黑色半边的一端为负极。

如何区分电容的正负极?怎么用万用表测电容的容量?

CBB电容

这种是家用电器上常见的CBB电容,没有极性。使用的时候一定要注意耐压值。

如何区分电容的正负极?怎么用万用表测电容的容量?

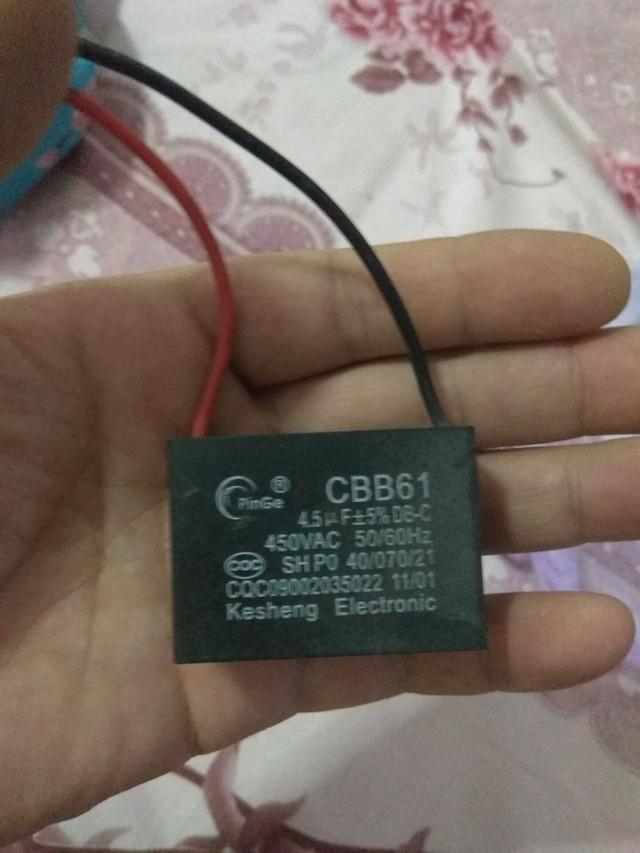

单相电机上使用的电容

这种交流电容没有正负极,单相电机使用的时候,一个是根据功率选择对应的容量,一个是耐压值要匹配。

如何区分电容的正负极?怎么用万用表测电容的容量?

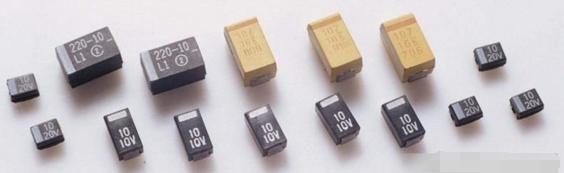

钽电容有标记的一端为正极

如何区分电容的正负极?怎么用万用表测电容的容量?

陶瓷的电容不分正负极

万用表可以测量电容的容量,测量之前一定要先放电,小容量耐压值低的就直接短接几秒,如果大容量的就接个负载,把电量消耗掉再测量。

如何区分电容的正负极?怎么用万用表测电容的容量?

万用表的电容档

根据电容的容量选择合适的量程,还有就是红黑表笔的位置不要插错了,注意有CX标注的插口插红表笔。

如何区分电容的正负极?怎么用万用表测电容的容量?

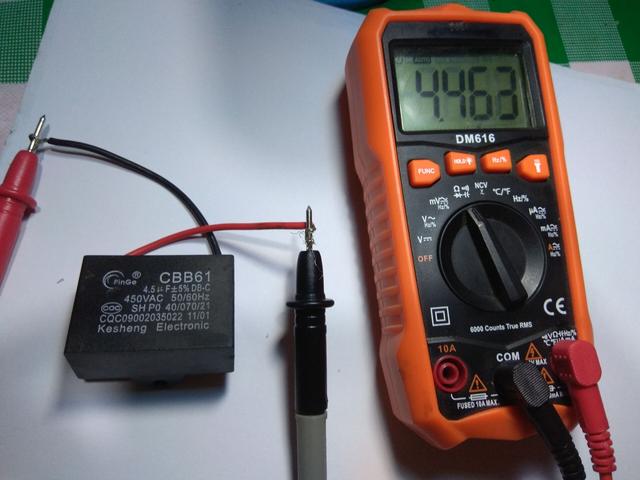

测量的结果

如上图所示,4.5微发的电容测得结果是4.4左右都是正常的,有5%的误差。
