电容在电子电路中起着重要的作用。很多人可能还模糊差点呢。它的主要作用就是去耦，旁路，储能，滤波这四个。今天上尉Shonway就给大家分享一下，各种电容的作用及其应用详细说明一下

电容的种类

先说说电容的种类，一般我们用到的常见电容有电解电容，陶瓷电容这两类

电解电容

电解电容有铝电解电容，钽电解电容之分。原创今日头条：卧龙会IT技术

铝电解电容采用铝箔做正极，正极表面生成的氧化铝为介质，电解质为负极。它的优点是电容量很大，但体积也比较大，故一般做储能电容来用。

插件式

贴片式的

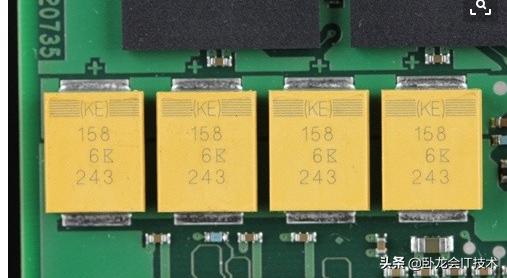

钽电解电容优点就是体积小，电容量大，对于高密度的线路板来说，空间很重要。它也耐高温，湿差范围长时间在－50℃~100℃之间能正常工作。而且它适合贴片生产工艺

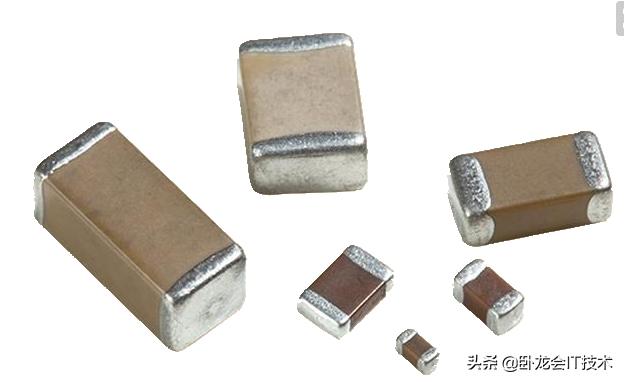

陶瓷电容

陶瓷电容是由陶瓷为介质制成的一种电容，它又分高频陶瓷电容，低频陶瓷电容。高频陶瓷电容体积小、损耗低，电容对频率、温度稳定性都较高。一般用于电源旁路电容。

各种电容在电路中的作用

电容的作用就是隔直通交，直流电阻断，交流电能顺利通过。一般在应用中有旁路，去耦，滤波，储能这四个。原创今日头条：卧龙会IT技术

去耦

去耦就是在输出信号中放一个电容，去除掉输出信号的高频谐波噪声，使输出信号干净。跟电感的耦合是相反的，变压器的初，次级之间就是耦合，初级与次级之间会相互影响。去耦就是把输出与输入之间不产生影响。

旁路

旁路就是把输入信号中一些高次谐波通过设计好的电容给直接通地，从而有效抗谐波干扰，这就是每一个芯片的电源脚边上都要放一个0.1uF的电容的原因，它就是起到旁路作用，把高次谐波直接通地，不让它进入系统内。

去耦与旁路，其实是差不多的作用，区别就是位置上有些不同，旁路是去除输入信号的高频，把外界的谐波去除。去耦是把输出端的高频谐波信号去除，使输出信号干净。下图就很能说明问题

储能

储能这个就是跟UPS(不间断供电系统)一样的，它就是通电的时候，电容会充电，而当电关闭以后，电路不会立即就断电，通过储能电容的放电，电路还能工作一段时间。这就是电容的储能作用。一般电解电容就是一种储能作用。

滤波

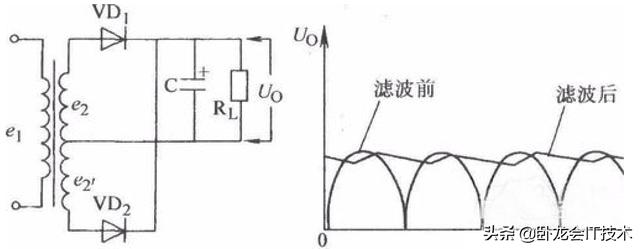

滤波就是把一个有尖峰的信号，通过电容的滤波作用，变成一个平坦的波形。如下图所示

一般在电源输出脚都会有一个滤波电容，如上图中的C，它起到的作用就是把电源输出脚的尖峰给弄平坦喽，使电源是一个稳定的电源。

由于电容的滤波作用，所以会在电源的输出端加一个大容量滤波电容，也会在负载的输入端也加一个大容量的的电容，这是为了防止负载的变化导致电压的波动，这个滤波大电容就能滤除这些变化产生的电压波动，使电压稳定在可接受的范围
