家庭中使用家用电器就需用电,而用电又需计量用电量,计量用电量就要用电度表了。怎样才能正确选用电度表呢?电度表的选用要根据负载来确定。也就是说所选电度表的容量或电流是根据计算电路中负载的大小来确定的,容量或电流选择大了,电度表不能正常转动,会因本身存在的误差影响计量结果的准确性;容量或电流选择小了,会有烧毁电度表的可能。一般应使所选用的电度表负载总功率为实际用电总功率的1.25~4倍。所以在选用电度表的容量或电流前,应先进行计算。例如:家庭使用照明灯4盏,约为120 W;使用电视机、电冰箱等电器,约为680 W;试选用电度表的电流容量。由此得:800&TImes;1.25=900(w)或800&TImes;4=3200(W),其选用电度表的负载瓦数为900~3200 W之间。选用电流容量为10~15 A的较为适宜。
选用电度表时,除了要考虑电流容量问题,还要注意表的内在质量,特别要注意电度表壳上的铅封是否损坏。一般说来,电度表在出厂前要进行准确性校验。检查合格后,对电度表的可拆部位做铅封,使用者不得私自将铅封打开。若铅封损坏,必须经有关部门重新校验后方可使用。
家用电表如何选择
电表容量的选择:选择电表的容量应使用电设备在电表额定电流的20~120%之间,单相220V照明装置以每千瓦5安,三相380V动力用电以每千伏1.5安或2安计算为宜。
电表电流的大小:一般家庭用电表额定电流不宜大于10安。这是因为:
电表的启动电流在功率因数为1时,大约为额定电流的0.5~1%,所以一只10A的电表要有0.05~0.1A的电流通过时才开始转动,在220V的线路上其功率相当于12~24瓦。电表虽然是一种精密仪器,但在转动的时候仍有无法避免的机械阻力存在。在开始转动的时候,由于原动力矩与机械阻力相差不大,在这种情况下,电表的准确度是不高的。
一只校准了的电表只能保证在额定电压下,当电流为额定电流的10~100%范围之内,功率因数为0.5~1时,它的误差才不超过1~2%。也就是说一只10A的电表只能在负载为110~2200瓦时,才能达到计量准确的目的。而目前一般家庭的用电瓦数均不超过这个范围,如果电表的铭牌电流超过10A时,就达不到计量标准的目的,故不宜采用。
电度表是用来计量电气设备所消耗电能的仪表,可分为单相电度表和三相电度表,准确度一般为2.0级,也有1.0级的高精度电度表。电度表的外观如图1所示。
图1 电度表外观
图2 电度表结构
如图2所示,它由电流线圈、电压线圈及铁心、铝盘、转轴、轴承、数字盘等组成。电流线圈串联于电路中,电压线圈并联于电路中。在用电设备开始消耗电能时,电压线圈和电流线圈产生主磁通穿过铝盘,在铝盘上感应出涡流并产生转矩,使铝盘转动,带动计数器计算耗电的多少。用电量越大,所产生的转矩就越大,计量出用电量的数字就越大。
家用单相电表接线图
选好单相电度表后,应进行检查安装和接线。
单相有功电度表(简称:单相电度表)由接线端子、电流线圈、电压线圈、计量转盘、计数器构成,只要电流线圈通过电流,同时电压线圈加有电压,转盘就受到电磁力而转动。。单相电度表共有5个接线端子,其中有两个端子在表的内部用连片短接,所以,单相电度表的外接端子只有4个,即1、2、3、4号端子。由于电度表的型号不同,各类型的表在铅封盖内都有4各端子的接线图。原理图如下
机械式单相电度表电气原理图
直接接入法
如果负载的功率在电度表允许的范围内,即流过电度表电流线圈的电流不至于导致线圈烧毁,那么就可以采用直接接入法。

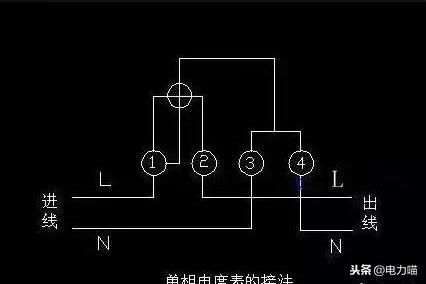

直接接入法:单相电度表共有四个接线端子,从左至右按1、2、3、4编号,如下图
接线一般有两种一般是1、3接进线,2、4接出线;另一种是按1、2接进线,3、4接出线。无论何种接法,相线(火线)必须接入电表的电流线圈的端子。由于有些电表的接线特殊,具体的接线 *** 需要参照接线端子盖板上的接线图去接。
经互感器接入法
在用单相电度表测量大电流的单相电路的用电量时,应使用电流互感器进行电流变换,电流互感器接电度表的电流线圈。接法有两种:
1、单相电度表内5和1端未断开时的接法。
由于表内短接片没有断开,所以互感器的K2端子禁止接地。如图
2、单相电度表内5和1端短接片已断开时的接法。
由于表内短接片已断开,所以互感器的K2端子应该接地。同时,电压线圈应该接于电源两端。

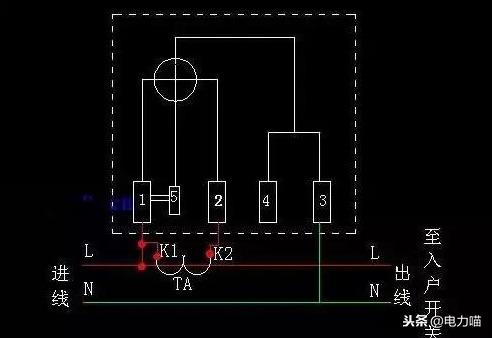

单相电度表经电流互感器接线电气原理图(5和1未接)
家用智能电表接线图
智能表脉冲输出口接线示意图:
电表相信大家都知道个大概,其实它的全称就是电能表,又称电度表、千瓦小时表等,是用来测量电能的仪表。但是在生活中,很多人都会遇到不知道电表的接法这样的事,那下面就随小编一起来看看,顺便了解一下安装电表要注意什么。
电表的接法有几种
(一)单相电表的接法
1、直接接入法
倘若电表所负荷的功率在它的允许范围值之内的话,那就可以采用直接接入法来接电表。具体的接法:单相电度表共有四个接线端子,从左至右按1、2、3、4编号,接线一般有两种一般是1、3接进线,2、4接出线;另一种是按1、2接进线,3、4接出线。不过不管是哪一种接法,相线(火线)必须接入电表的电流线圈的端子。由于有些电表的接线特殊,具体的接线 *** 需要参照接线端子盖板上的接线图去接。
2、经互感器接入法
单相电表除了直接接入法之外还有一种接法那就是经互感器接入法。具体的接法又分两种:①单相电度表内5和1端未断开时的接法。由于表内短接片没有断开,所以互感器的K2端子禁止接地。②单相电度表内5 和1端短接片已断开时的接法。由于表内短接片已断开,所以互感器的K2端子应该接地。同时,电压线圈应该接于电源两端。
(二)三相四线电表的接法
1、直接接入法
倘若电表所负荷的功率在它的允许范围值之内的话,那就可以采用直接接入法来接电表。具体接法可参照以上单相电表的直接接入法。
2、经互感器接入法
如果用电量比较大的,那线路流过的相应电流也会增大,所以这时就不能采用直接接入法,应使用电流互感器进行电流变换,将大电流变换成小电流,即电度表能承受的电流,然后再进行计量。
安装电表要注意什么
1、安装环境
大家都知道电如果没处理好是很容易带来危害的,所以在接电表要注意必须将电能表安装在干燥、无震动的墙面上,周围环境应该干净、明亮。通常表箱材质当以塑料制品为好。如果是金属表箱,应可靠接地。
2、正确接线
在安装电表时还应注意各线之间的接法,因为接错线那是很容易造成事故的发生。还有在接线时,接线桩头螺丝要拧紧,否则大电流通过时,容易发热,轻者影响用户正常用电,严重时会烧坏电能表计。
结语:通过以上关于电表的接法介绍,那大家应该知道电表有几种接法了吧。即无论是单相电表还是三相四线电表其接法都有两种。当然,在接电表的时候还应注意安全问题,如以上讲到的安装电表要注意的两点。
