简介

这篇文章是研究在终端上劫持进程来截获TLS密钥以用于解密的方式，主要是使用SChannel组件的Windows应用的TLS流量，如IIS，RDP，IE以及旧版的Edge，Outlook，Powershell及其他，不包括使用OpenSSL或NNS（基本上除了IE和旧版Edge的所有浏览器都在使用）。

SChannel

SChannel也被称为Secure Channel 23，是一个windows子系统，当windows应用程序想要做任何与TLS相关的事情时，比如与远程服务器建立一个加密会话，或接受来自客户端的TLS连接，就会使用Schannel，

从体系来看，SChannel实现了Security Support Provider Interface (SSPI)接口，是微软提供的SSP包之一。SSP包还包括CredSSP、Negotiate、NTLM、Kerberos和Digest24等等。

SChannel使用示例：

HTTPS连接

由IE，Edge，powershell的发起的

由IIS web server收到的

RDP连接

客户端的mstsc.exe

服务器上的终端服务（svchost.exe中的termsrv.dll）

到LDAP服务器的动态目录的LDAPS连接

当服务器HTTPS lisener开启时的部分WinRM（PS remoting）连接，PS remoting还支持使用TLS客户端证书的SSL authentication，启用时也通过schannel实现。

之前提到过其他浏览器，如Firefox和谷歌Chrome使用其他库来处理TLS，即NSS和OpenSSL，因此它们的流量超出了本文的范围。但是NSS和OpenSSL都是开源的，都有文档记录了导出secrets的 *** ；对于Firefox和Chrome，密钥导出是内置的，可以通过使用环境变量激活。

TLS1.2流量解密及临时密钥

这项研究并不依赖协议的漏洞或脆弱性，而是基于完全控制建立或接受连接的应用程序或操作系统的情况下，我们能够检索出所使用的任何密钥和secrets，来获得解密TLS流量所需的信息。

关于TLS的内部工作原理1的第2.2节已经总结的很好了。因此本文不会非常详细地进行介绍。快速过一下TLS1.2连接及加密中的关键概念：

临时密钥

每当创建一个TLS会话时，都会有许多密钥与此连接相关联。一些密钥可能用于加密，另一些用于消息验证。对于不同的方向(客户端到服务器和服务器到客户端)有不同的密钥。与服务器TLS证书密钥等长期密钥相对，这些密钥称为临时密钥以强调它们是短期的。

完全正向保密

所有密码套件可以根据是否支持完全正向保密（Perfect Forward Secrecy，PFS）25来进行分类。当使用非PFS密码套件时，任何加密连接都可以使用其捕获流量和服务器TLS私钥对进行解密。相反，对于PFS密码套件，你需要相关会话的临时密钥才能解密它。

主密钥 master key

形成临时密钥的过程有多个步骤。在TLS1.2中，开始时服务器和客户端一起生产一些关键素材，称之为Pre-Master Secret，再扩充到Master Secret，然后依次生成一组用于加密和认证的密钥和IV——write keys和MAC keys。MAC密钥只使用或非AEAD密码。

TLS session tickets

多个独立的TLS连接可以属于同一个TLS会话，因此无需每次都计算密钥。以前的 *** 是使用session ID，服务器向客户机发送session ID，然后由客户机在后续连接上使用。服务器应该存储与会话关联的密钥，因此此 *** 需要占用服务器上大量内存。因此后来提出了TLS session tickets(rfc5077)，服务器向客户端发送一个加密的会话状态，使用只有服务器知道的密钥进行加密，然后客户端在下一个连接上发送回来，并由服务器解密。所有这意味着，尽管临时密钥本应在连接后销毁，但实际上它们可能在服务器和客户端的内存中都持久存在。有关TLS session tickets的安全性影响，请参见12

SSL keylog文件

为了解密一个TLS流量dump，需要一种 *** 来
对于TLS 1.2，提供此信息的标准 *** 是通过由OpenSSL和NSS23共同支持的ssl keylog文件，keylog文件的每一行由常量标签字符串、标识TLS会话的值和secrets的值组成。作为参考，可以在4中找到Wireshark的keylog解析例程

获取每个会话使用的secrets

将这些密钥和会话关联起来

client random 和 session id

TLS1.2的keylog文件支持会话的pre-master或master secrets。会话可以通过client random(在TLS握手期间由客户端发送的随机非加密值)或session id(由服务器发送的非加密值)来标识。TLS1.2的keylog文件的示例如下:

TLS1.3流量解密

上面提到的关于TLS1.2的许多内容也适用于TLS1.3。然而，secrets产生的方式有许多变化。

对于TLS1.2，我们有以下密钥生成方案:

在TLS1.2中，keylog文件格式要求你提供步骤(1)或步骤(2)的secrets。

对于TLS1.3，该方案已发展成以下版本(参见RFC844634的第93页):

TLS1.3 keylog文件还要求你提供步骤(2)的secrets。与TLS 1.2不同，每个TLS会话需要多个行，每一行提供一个特定的secrets，并通过client random将其绑定到一个TLS会话。你至少需要四个secrets：
* 客户端和服务器握手secret
* 客户端和服务器通信secret

一个keylog文件示例:

密钥隔离

Windows schannel API具有密钥隔离的概念（参见5）,通过将各种机密数据存储在一个集中隔离的地方，从而使其更难以泄露。假设我们有一个进程(例如，terminal services client, mstsc)希望建立一个TLS连接，然而实际的TLS握手将在另一个进程中执行(即lsass.exe)，握手期间生成的secrets(即TLS1.2的pre-master和master keys)永远不会离开lsass.exe的内存，也永远不会接触mstsc.exe。所有这些对应用程序来说都是透明的，它只使用来自schannel.dll的函数。

应用程序端的schannel .dll在幕后(参见1中的图2.6和2.7)使用ALPC连接到lsass端的schannel .dll。ALPC调用由加载到lsass.exe中的schannel .dll副本处理，然后使用一组加密API (CNG，6，主要在和中实现)来执行各种密钥相关的任务。

这种操作模式不是SChannel特有的，而是适用于所有实施SSPI的安全提供程序。当你调用37时，这个调用在LSA端的回调中处理，然后结果被传递到它在应用端上的。因此不需要在内存中保存凭证，windows应用程序也能够使用NTLM或Kerberos身份验证。

对我们来说，这意味着lsass .exe是个好地方，在这里可以提取任何启用SChannel的应用程序所使用的所有临时TLS密钥。我们需要hook密钥创建/操作路径，或者找到一种 *** 能够可靠地在内存中找到它们。我们还需要以某种方式将它们绑定到一个TLS会话来利用获得的密钥，更好采用Wireshark支持的方式(即session id或client random)。

目标

我们的目标是在完全控制连接的客户端或服务端上的应用程序和/或操作系统时，使用Wireshark解密SChannel TLS流量。与Jacob Kambic的论文1的问题陈述(从内存dump中提取密钥)相比，这种 *** 更为灵活，因为我们不仅可以使用内存扫描，还可以使用dbg和函数hook。其他关键要求如下:

不依赖会话恢复和其他机制，来防止密钥在连接关闭时被清除出内存;

尽可能不依赖于硬编码的偏移量，或其他特定于Windows和/或库的特定版本的东西;

可以从连接的客户端和服务端两端提取密钥;

在不需要管理员权限的情况下提取密钥的区域，即不触及lsass.exe的内存。类似于10中提出的 *** 。

获取TLS1.2密钥

对于TLS1.2，获取client random和密钥的配对，生成一个keylog行，就可以放进wireshark解密。

正常（非恢复）会话

SslGenerateMasterKey

在正常的(非恢复的)TLS1.2会话中调用的函数

参考SslGenerateMasterKey13官方文档:

如上所示，第四个参数被注释为_Out_(一种“header注释”类型14)，意味着这个指针在函数调用结束后将被密钥地址填充。

获取master key

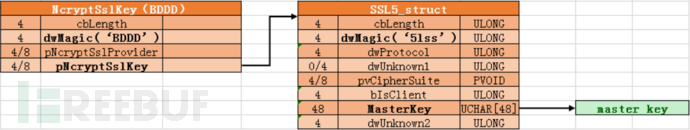

跟入这个*phMasterkey指针指向的地址会进入结构

在这个结构偏移0x04处包含一个非常重要的magic value（参见1第77页），在偏移0x10（x64情况，在x86情况下为0x0C）处包含另一个magic value为结构的指针（参见1第64-68页），实验环境内存（x64）如下

跟入pNcryptSslKey指针指向的地址000002a8`bcd81e70，进入结构，下称结构

参见1的第68页，master key本身位于SSL5结构偏移0x1C（x64，x86为0x14），大小为48 (0x30)字节：

获取client random

再回到13，可以看到关于pParameterList参数的注释:

客户端和服务端的random正是我们需要绑定密钥和会话的东西。和结构被记录在.NET框架的MS参考源文档，参阅17

跟入pParamterList指针导，在偏移0x04获得的数量，在偏移量0x08获得指向NCryptBuffer结构数组的指针:

跟入pBuffers指针

在pBuffers结构数组偏移0x04处是该缓冲区的数据类型：

BufferType=0x14=20时，为NCRYPTBUFFER_SSL_CLIENT_RANDOM

BufferType=0x15=21时，为NCRYPTBUFFER_SSL_SERVER_RANDOM

当BufferType为0x14时，在偏移0x08处是指向client random数据的指针

使用RSA握手的正常（非恢复）会话

SslImportMasterKey

上面的方式适用于使用PFS密码(即Diffie-Hellman密钥交换)进行密钥交换的场景，也适用于使用非PFS加密套件（RSA）的Windows客户端。但是当windows服务器接受非PFS加密套件的连接时并不会调用函数，用于9中的也不例外。这是因为基于RSA密钥交换的master key并不是在Diffie - Hellman交换期间计算，而是由客户机生成并发送到服务器，由服务器的公钥来加密（这也是为什么它不是前向安全性——只要有服务器私钥任何时候都能解密)。

在这种情况下，另一个函数26包含了我们要找的东西。给定一个私钥，由客户端发送master key（通过服务器的公钥加密），master key将被解密并将其写入:

获取client random

与一样，第四个参数包含了指向client random的指针，此处不再赘述

获取 master key

第三个参数包含了指master key的指针

使用TLS Session Hash的会话

当试图从的args获得client_random时，有时会发现它并没有没有在中传递。

官方文档26说

列表至少将包含包含客户端和服务端提供的random的缓冲区，但在某些情况下，它只包含类型为22和25的缓冲区。

类型22是NCRYPTBUFFER_SSL_HIGHEST_VERSION，没啥用。

类型25是NCRYPTBUFFER_SSL_SESSION_HASH。即使用session hash的情况。

Session Hash

在派生master key的过程中使用 client/server random会引发一些特定类型的滥用，因此发展出了一个名为TLS Session Hash和Extended Master Secret的TLS扩展(RFC 762727)。当启用这个扩展时，计算master secret将包含握手消息内容的hash（ClientHello, ServerHello），而不只是client/server random。不过Wireshark不支持使用Session Hash将密钥绑定到会话。

当然，当我们试图从服务器连接中获取密钥时，我们会得到Session Hash而不是client random。如果远程服务器支持并愿意使用，这也可用于客户端连接。因此我们需要寻找一种新的方式，在不基于现有的或TLS session id的方式来提取client random。

SslHashHandshake

当我们深入挖掘28的文档时我们会发现：

ncrypt.dll/SslHashHandshake函数是生成SSL握手hash的三个函数之一，三个函数包括：

1. 函数被调用时获得一个hash句柄

2. 函数可以被hash句柄调用任意次数，以向hash中添加数据

3. SslComputeFinishedHash函数被hash句柄调用时获得散列数据摘要

在使用RFC 7627 session hash方式时，TLS1.3和TLS1.2会调用这个函数。

之一次调用是在client hello，用msg_type==1和version==0x0303表示

需要注意的是，TLS1.2和TLS1.3的版本都是0x0303，这是TLS 1.3中的向后兼容性

重点关注第三个和第四个参数

pbInput [out]
包含需要被hash的数据的缓冲区地址

cbInput [in]
pbInput 缓冲区大小（bytes）

获取client random

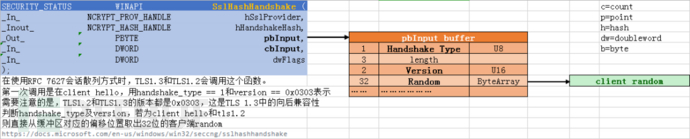

首先跟踪ncrypt.dll/SslHashHandshake函数，跟进第3个参数pbInput指针获取待哈希数据的缓冲区地址（以下称buffer），跟进第4个参数cbInput获取缓冲区长度

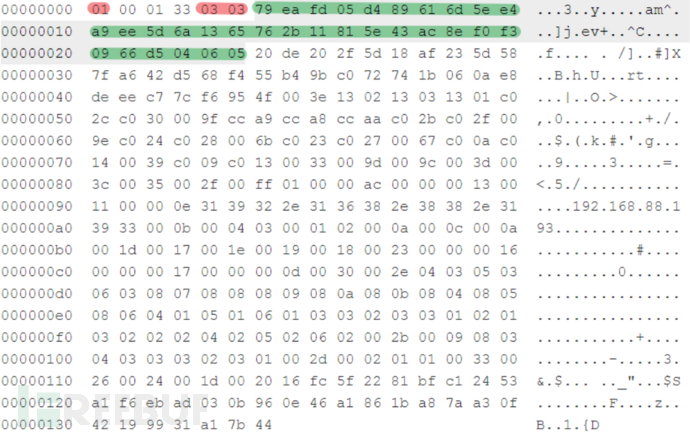

跟入buffer地址，先读入1字节格式的msg_type从第4字节开始读入2字节的version，若msg_type为1并且version为0x0303时，从第6字节开始读入32字节的client random

获取TLS1.3密钥

根据RFC 844634第92-94页，在正常(非恢复)握手期间将生成以下内容:

两个 handshake traffic secrets

两个 application traffic secrets

一个 exporter master secret

一个 resumption master secret

每个traffic secrets用于生成一个write key和IV。一个SslExpandTrafficKeys调用后，会调用两次SslExpandWriteKey，分别计算客户端和服务端的secrets。这个调用会发生两次，一次用于 handshake traffic secrets，另一次用于 application traffic secrets。

从ghidra可以发现，和两个地方都调用了。

使用ghidra反编译，该函数包含一个调用，接着调用两次:

将生成的两个密钥放到了第4个和第5个参数中。之前提到过，该函数会调用两次，之一次生成handshake traffic secrets，第二次生成application traiffic secrets。

SslExpandTrafficKeys

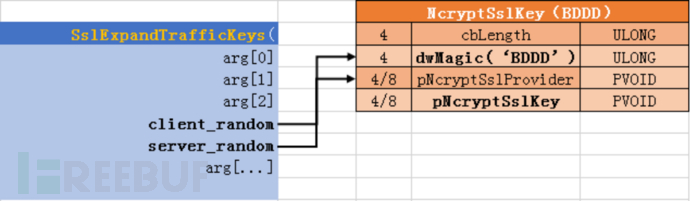

如图，hook函数，跟入第4、第5个参数，两个都会进入一个结构（BDDD结构），与TLS1.2中一样，包含了指向密钥结构体地址的指针

跟入偏移0x10（x64，x86中为0x0C），进入了SSL3结构体，而不是TLS1.2中的TLS5结构体。见1第73页。

SSL3结构指向RUUU结构，而RUUU结构又指向MSKY结构，而MSKY结构最终指向我们要找的secrets。

偏移0x20（x64，x86下为0x1C）包含指向RUUU Bcrypt Key结构体的指针

阅读mimikatz源代码42可以找到RUUU结构

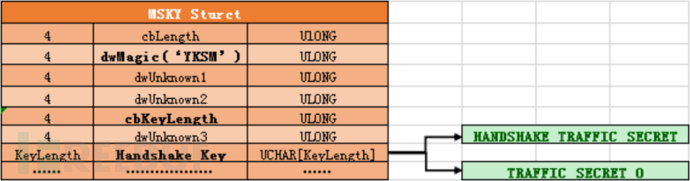

在偏移0x10（x64，x86为0x0C）出跟入指针进入到MKSY结构

在偏移0x10处包含密钥的长度，会根据密钥算法的不同而变化，在偏移0x18处包含我们需要的密钥。

之一调用产生的是HANDSHAKE_TRAFFIC_SECRET，第二次调用产生的是TRAFFIC_SECRET_0

SslExpandExporterMasterKey

对于TLS1.3，还要额外hook。虽然目前不确定wireshark目前是否需要使用它，但是openssl的keylog函数确实把它打印到keylog中了。

跟入第4、第5个参数进入BDDD结构，剩下的步骤和一样。

到最后获得EXPORT_SECRET

参考

[1] ?Jacob M. Kambic. Cunning With CNG: Soliciting Secrets from Schannel - Whitepaper from DEFCON 24, Slides from BlackHat USA 2016, “Extracting CNG TLS/SSL artifacts from LSASS memory” by Jacob M. Kambic

[2] ?MDN: NSS Key Log Format

[3] ?OpenSSL man page: SSL_CTX_set_keylog_callback

[4] ?Wireshark source code: SSLKEYLOG parsing, wireshark/packet-tls-utils.c

[5] ?Microsoft Docs: Key Storage and Retrieval

[6] ?Microsoft Docs: Cryptography API: Next Generation

[7] ?StackExchange: Decryping TLS packets between Windows 8 apps and Azure

[8] ?StackExchange: Is it possible to decrypt an SSL connection (short of bruteforcing)?

[9] ?Choi, H., & Lee, H. (2016) Extraction of TLS master secret key in windows. 2016 International Conference on Information and Communication Technology Convergence (ICTC). The paper is available on sci-hub if you search for its DOI.

[10] ?Microsoft TechNet Forums: Obtaining SSLKEYLOGFILE-like data from Edge et al (Schannel clients)

[11] ?GitHub - NytroRST/NetRipper: Smart traffic sniffing for penetration testers

[12] ?Filippo Valsorda: We need to talk about Session Tickets

[13] ?Microsoft Docs: SslGenerateMasterKey function (Sslprovider.h)

[14] ?Microsoft Docs: Header Annotations

[15] ?GitHub - droe/sslsplit: Transparent SSL/TLS interception

[16] ?Microsoft Docs: x64 software conventions

[17] ?MS .NET Reference Source: NCryptBuffer structure

[18] ?Windows SDK: NCRYPTBUFFER_SSL_* constans in ncrypt.h

[19] ?The blog of a gypsy engineer: How does TLS 1.3 protect against downgrade attacks?

[20] ?RFC 5246: The Transport Layer Security (TLS) Protocol Version 1.2

[21] ?Frida: A world-class dynamic instrumentation framework

[22] ?Microsoft Docs: x64 stack usage

[23] ?Microsoft Docs: Secure Channel

[24] ?Microsoft Docs: SSP Packages Provided by Microsoft

[25] ?Wikipedi@: Forward Secrecy (https://en.wikipedi@.org/wiki/Forward_secrecy把@改成a)

[26] ?Microsoft Docs: SslImportMasterKey function (Sslprovider.h)

[27] ?RFC 7627: Transport Layer Security (TLS) Session Hash and Extended Master Secret Extension

[28] ?Microsoft Docs: SslHashHandshake function (Sslprovider.h)

[30] ?Microsoft: News on TLS1.3 experimental support in Windows 10

[31] ?GitHub - microsoft/msquic: Testing instructions

[32] ?IETF draft: Using TLS to Secure QUIC

[33] ?GitHub - microsoft/msquic: SCHANNEL TLS Implementation for QUIC

[34] ?RFC 8446: The Transport Layer Security (TLS) Protocol Version 1.3

[35] ?GitHub - dotnet/runtime: TLS1.3 does not work on Windows · Issue #1720

[36] ?Naughter blog: SSLWrappers + TLS v1.3 support

[37] ?Microsoft Docs: InitializeSecurityContextW function (sspi.h)

[38] ?Windows SDK: SEC_TRAFFIC_SECRETS definition in ntifs.h

[39] ?Windows SDK: SECBUFFER_TRAFFIC_SECRETS definition in sspi.h

[40] ?RFC 5705: Keying Material Exporters for Transport Layer Security (TLS)

[41] ?Peter Wu: sslkeylog.c for keylogging apps that use OpenSSL

[42] ?GitHub - gentilkiwi/mimikatz: kuhl_m_crypto_extractor.c - a TODO line which mentions MSKY magic tag)

SSL Magic	Size（x86）	Size（x86）	Function
ssl1	0xE4	0x139	SslpValidateProvHandle
ssl2	0x24	0x30	SslpValidateHashHandle
ssl3	?	?	< none >
ssl4	0x18	0x20	SslpValidateKeyPairHandle
ssl5	0x48	0x50	SslpValidateMasterKeyHandle
ssl6	0x18	0x20	SslpValidateEphemeralHandle
ssl7	?	?	< none >
