01.简述

CODESYS是可编程逻辑操纵PLC的详细开发工具（CODESYS是Controlled Development System的简称），在PLC程序猿程序编写时,CODESYS为强劲的IEC语言表达出示了一个简易的方式，系统软件的在线编辑器和程序调试的作用是创建在高級计算机语言的基本上。CODESYS适用IEC61131-3规范IL 、ST、 FBD 、LD、 CFC、 SFC 六种PLC编程语言表达，客户能够在同一新项目中挑选不一样的语言表达编写汇编程序，程序模块等。CODESYS的主要用途涉及到工厂自动化、车辆自动化技术、内嵌式自动化技术、全过程自动化技术和楼宇智能化等。

2020年3月25日Tenable公布了CODESYS V3没经身份认证的远程控制堆外溢漏洞及POC，漏洞序号CVE-2020-10245，CVSSv2得分为100分10分，由此可见漏洞实用管用。文章内容：早已对漏洞开展了复现和简易剖析，但复现自然环境配备流程未作表明。

文中关键详细描述了创作者根据探索试着取得成功进行CODESYS V3自然环境构建配备的详细全过程。包含程序安装、参数配置、工程项目编译程序、服务项目打开等全过程，应用32版本CODESYS手机软件就可以开展漏洞复现与认证（文中应用的是64位软件）。以下几点已产生详细试验课程内容，并集成化入“博智工控 *** 安全技术实训平台”中应用。

02.自然环境配备

因为应用的是Win7 x64vm虚拟机，逐渐便安装了CODESYS V3.5.15.30 x64版本安裝，程序安装约消耗三十分钟，之后缓回来漏洞POC是对于32位系统手机软件的，可是整体不危害自然环境配备，因而自然环境配备在x64版本下开展，32位系统手机软件可从：免费下载。漏洞存有于V3.5.15.40以前的版本中。

安裝进行后，双击鼠标“CODESYS V3.5 SP15Patch 3”运行运作：

新创建一个“test”的规范工程项目：

到服务程序中目录中，寻找如下图所显示的服务项目并手动式运行：

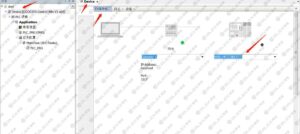

点一下页面左侧目录中的Device,在Device标识中配备网关ip（将鼠标单击至右侧电子计算机名单框中，回车键，系统软件将全自动扫描仪并激话连接点）：

右键页面左侧目录中的Application,“加上目标”->“视图管理工具”开展视图管理工具加上（因为必须浏览WebVisu服务项目，因而必须打开视图，并应用视图管理工具对视图开展配备）：

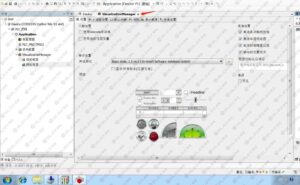

可对各主要参数开展配备：

再次“加上目标”->“视图”开展视图加上：

在视图标识中，可在“数据分析工具箱”中挑选各种各样标志、部件，并开展参数配置（这里即是组态软件绘图的全过程了），这里随意一个就可以：

绘图进行后，在主工具栏中挑选“编译程序”->“再次编译程序”对全部的编码开展编译程序，保证无出错就可以。然后点一下“Application[Device:PLC逻辑图]”右侧的按键“登陆到”（或Alt F8）键盘快捷键：

将编码免费下载到Device中：

点一下“运行”（或键盘快捷键F5）运行机器设备运作：

运作取得成功后能够见到组态软件的页面了：

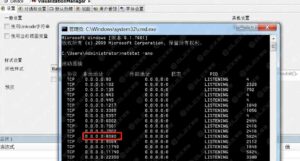

Cmd下实行netstat查询TCP Port 8080端口号早已取得成功打开（8080端口号为漏洞运用相匹配的业务流程端口号）：

在物理机中远程登录WebVisu服务项目：

03.漏洞复现

因为本自然环境配备应用的是CODESYS V3 x64版本，因而将没法开展漏洞复现。观查到POC编码中url=“/WebVisuV3″：

而这里大家浏览的URL为：/webvisu，对url值开展改动后试着POC实行，結果发生出错：

因而更好是安裝32版本程序流程开展漏洞复现，另外挖掘CODESYS V3大量漏洞吧。
