从侧边撬开360AI音箱的钢网罩,侧边加了一层软泡棉,用来填补缝隙,使网罩与音箱主体更加紧密连接。

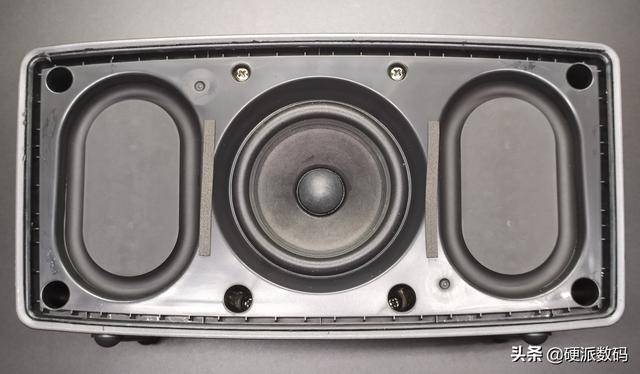

去掉钢网罩后可看到音腔通过8颗螺丝固定在音箱的壳体,音腔顶盖和壳体之间通过胶棉粘合,组成整个音腔,我们从旁边可以慢慢撬开。

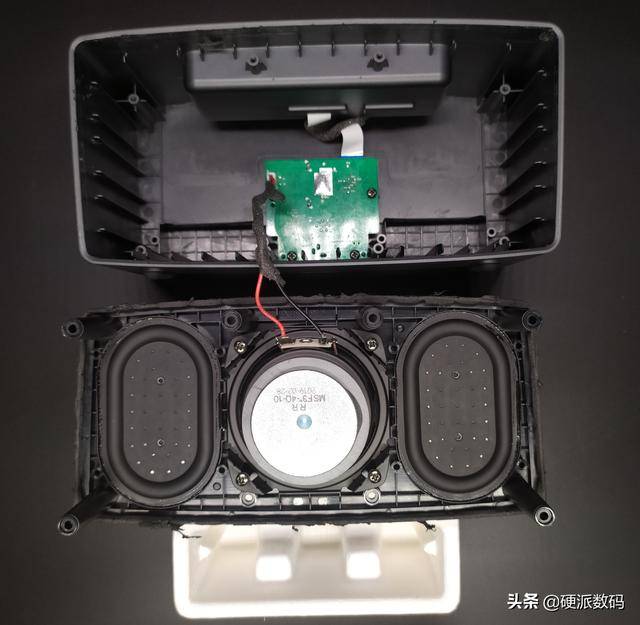

取出音腔顶盖后,可看到音腔顶盖由1个喇叭+2个被动振膜组成,喇叭与主板之间通过2Pin的排线连接,排线上包裹有软绵,防止排线因振动而发出噪声。

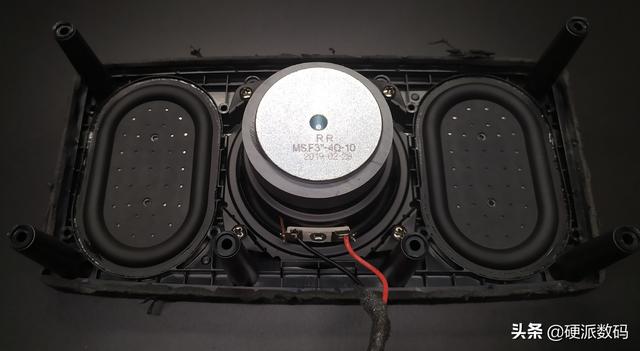

从音腔顶盖的背面可以看到喇叭的参数为4欧10W,这和360AI音箱宣传的10W喇叭是一致的,喇叭通过4个螺丝固定,旁边的2个被动振膜则是通过胶水粘合。

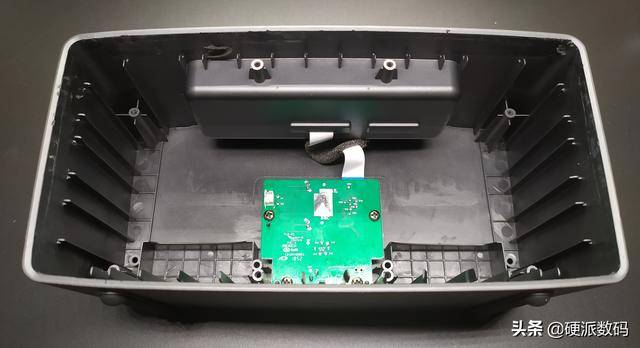

取出音腔顶盖后的音箱壳体,因为作为壳体的同时要兼顾音腔的作用,所以整体空间严格封闭。背部是电源接口与功放板,顶部位置则是主控板所在,可以看到,电源接口板与主控板之间通过FPC排线连接,排线上也包裹有防震软棉,防止因震动而发出噪声。
电源接口板上有DC电源座子和Micro USB座,电源座子旁边有肖特基二极管,型号为SS24,更大正向电流2A,串联在电路中起到防反接作用,Micro USB座子是预留拓展用,目前在360AI音箱上没有用到。

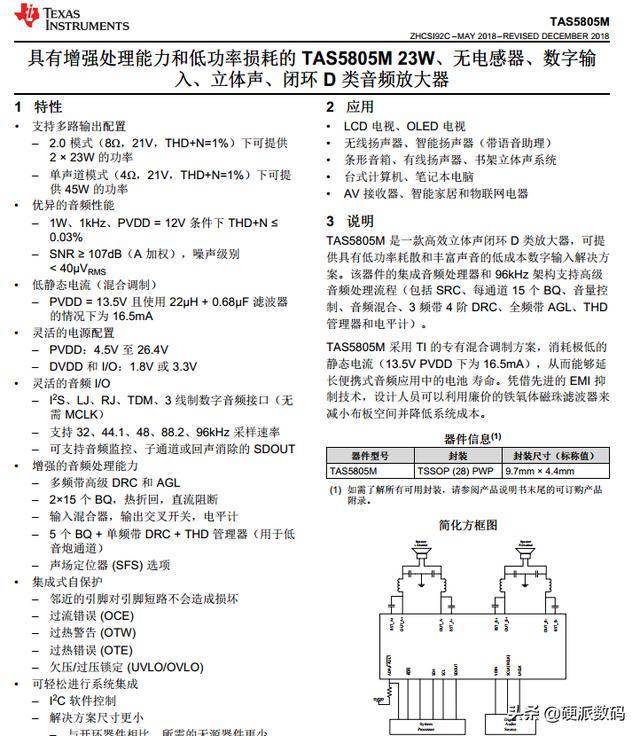

从板上可以看到,功放方案采用的是TI 的TAS5805MA,这是一颗高效立体声闭环D类放大器芯片,更大功率支持23 W,支持多频带高级DRC和AGL。旁边有两颗直插绿高频电容起到滤波作用。
我们从音箱的顶部撬开硅胶按键板,底下有3个螺丝固定,按键采用的是贴片轻触按键,这种按键的优点是寿命比较长,家用电器应用的比较多,缺点是,手感偏硬,按键声音略大。
撬开顶盖后,取出主板,可看到主板上固定有散热片,FPC排线与主板连接,排线的固定采用白色固体胶,用来封住排线口,防止音腔漏音。

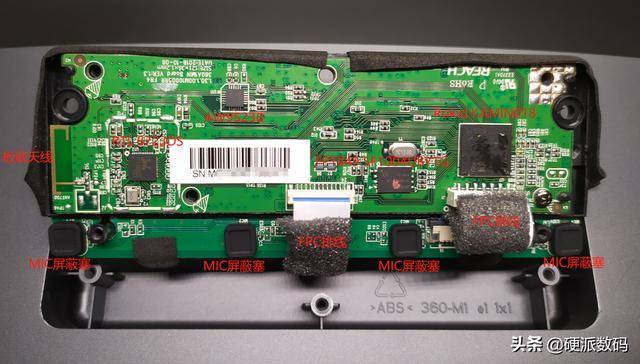

从侧面可以看到,散热片同时还起到顶住麦克风屏蔽塞的作用,屏蔽塞的作用是使麦克风隔绝除了从通音孔过来的以外的声音,增强了麦克风的抗噪声能力。
取开散热器后,可以看到主板与麦克风板之间也是通过FPC排线进行连接的。
最右边的是CPU,360AI音箱采用的是Rockid KAMIN018 处理器。KAMIN018是Rockid 去年6月份发布的一款语音专用soc芯片,内部集成了ARM、NPU、DSP、DDR、DAC等多个核心元件,提高了芯片的整体集成度,所以我们在主板上并没有看到占用空间较大的DDR模块。
另外KAMIN018支持最多6 MIC阵列,支持AEC(自动增益补偿)和AGC(自动调节麦克风音量)。
