高压变频调速系统固然是一种很是高效的调速装置,可是在运行中,仍然有2%-4%阁下的损耗,这些损耗都酿成热量,最终耗散在大气中。如何把这些热量顺利的从变频器中带出来,是变频器设计中一个很是重要的问题。

高压变频器冷却方法都有哪些,道理如何?

​一、高压变频器为什么要散热,热量从那边来

高压变频器的发烧部件主要是两部门: 一是整流变压器, 二是功率元件。功率元件的散热 *** 是要害。现代变频器一般回收氛围冷却可能水冷。在功率较小时, 回收氛围冷却就可以或许满意要求。在功率较大时,则需要在散热器中通水,操作水流带走热量, 因为散热器一般都有差异的电位, 所以必需回收绝缘强度较好的水, 一般回收纯净水, 它比普通蒸馏水的离子含量还要低。在水路的轮回系统中, 一般还要加离子树脂互换器, 因为散热器上的金属离子会不绝的溶解到水中,这些离子需要被吸附排除。

高压变频器冷却方法都有哪些,道理如何?

应该说,从散热的角度来说,水冷长短常抱负的。可是,水轮回系统工艺要求高,安装巨大,维护事情量大,并且一旦漏水,会带来安详隐患。所以,可以或许用氛围冷却办理问题的场所,就不要回收水冷。氛围冷却可以或许办理的散热功率,究竟有一个极限,这个极限与技能种别有关。好比,ABB 公司的ACS1000 系列三电平变频器, 划定在2000KW 以上就必需回收水冷, 而美国的罗宾康公司和AB 公司,对付3200KW/6KV 的变频器,仍然回收氛围冷却。

二、高压变频器常用的三种散热 ***

由于高压变频器本体在运行进程中有必然的热量散失,为保高压证变频器具有精采的 运行情况,需要为变频器室配备一套独立的冷却系统。综合冷却系统的投资和运 营本钱、设备维护量、无妨碍运行时间,现提出以下三种冷却系统办理方案:

1、空调密闭冷却 ***

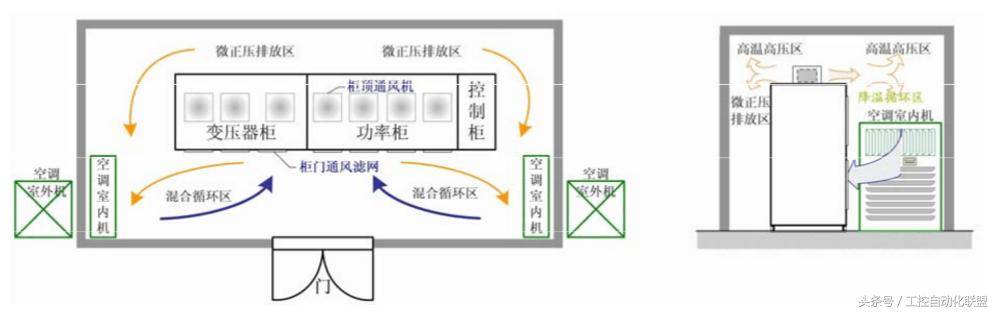

为了提高高压大功率变频器的应用不变性,办理好高压变频器情况散热问 题。今朝常用的步伐是:密闭式空调冷却。该要领主要是为高压变频器提供一个 牢靠的具有隔热保温结果的房间,按照高压变频器的发烧量和房间面积巨细计较 出空调的制冷量,从而配备必然数量的空调。 回收空调冷却时,房间的修建面积过大会增加空调冷却负荷。同时,由于变 频器倾轧的热风不能被空调全部吸入冷却,因此,造成系统运行效率低,造成节 约能源的二次挥霍。变频器室内的冷热风轮回环境如下图所示。

高压变频器冷却方法都有哪些,道理如何?

变频器从柜体的正面和后头吸入氛围,经柜顶风机将变频器内部的热量带走 排到室内。从而在变频器室上部形成一个温度偏高、压力偏高的气旋涡流区,在 变频器的正面部门形成一个偏负压区。在运行中,变频器功率柜正面上部区域实 际上是吸入刚倾轧的热风举办冷却,形成气流短路风不能到达有效的冷却结果。空调凡是回收下进上出风布局,从而与变频器在必然水平上形成了“抢风”现象,这就是“殽杂轮回区”。在这个区域变频器吸入的氛围不完全是空调降温后的冷 氛围,空调的降温处理惩罚也没有把变频器倾轧的热氛围全部降温,从而导致了整个冷却系统的运行效率不高。变频器自身是节能节电设备,而凡是回收的空调式冷却则造成能源的二次挥霍。这种环境在大功率、超大功率的变频应用系统中越发明明。

二、风道冷却

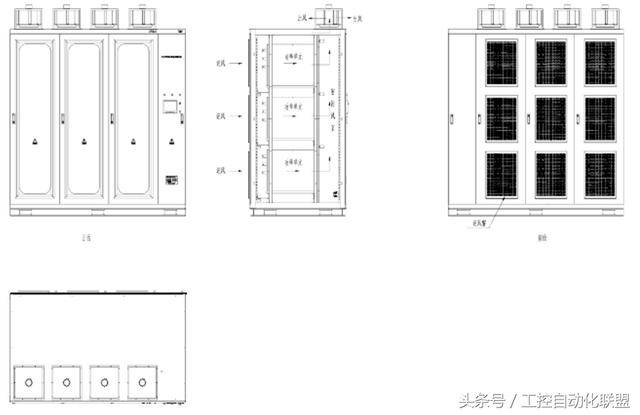

1、功率柜风道设计见下图:

高压变频器冷却方法都有哪些,道理如何?

高压变频器冷却方法都有哪些,道理如何?

从功率柜散热系统图可知:功率单位内部散热系统通过安装在单位内的风机强制冷却单位里的散热器,使每一个功率单位满意散热需求,同时,由于功率单位内 风机吹走热风,使其进风处的柜体内形成强力负压,柜外凉风大量进入高压变频 气内,通过功率单位风道对单位散热器举办冷却。同时,由于柜顶风机大量抽风,使其密闭风室内形成强力负压,加快功率单位内热风进入密闭风室,通过柜顶风 机抽出高压变频器柜外。通过成立严密流畅的风道,以及在功率单位内设计强制 风冷,大大提高那高压变频器散热系统的散热本领和效率,同时,也可以淘汰散 热器体积和功率柜体积,实现高压变频器的小型化,为用户安装高压变频器节减 空间。

三、空-水冷却系统
