一、衡宇施工图的用途与内容
1、用途(1)指导施工
(2)体例施工图预算
(3)布置质料、设备(4)非尺度构件的建造
2.内容
(1)图纸目次(既首页图)(2)设计总说明
(3)修建施工图(简称建施)
(4)布局施工图(简称结施)(5)设备施工图(简称设施)
二、衡宇施工的特点
1、施工图中的各图样,主要是用正投影法绘制的。2、画图比例较小,多回收统一划定的图例或代号来暗示。
3、施工图中的差异内容,利用差异的线型。
三、阅读衡宇施工图的要领1、先看图纸目次——相识图纸种别和张数。
2、按目次顺序通读一遍——对衡宇有一大要相识。
3、按专业逐张举办阅读。阅读时:先整体后局部;先文字说明后图样;先图形后尺寸

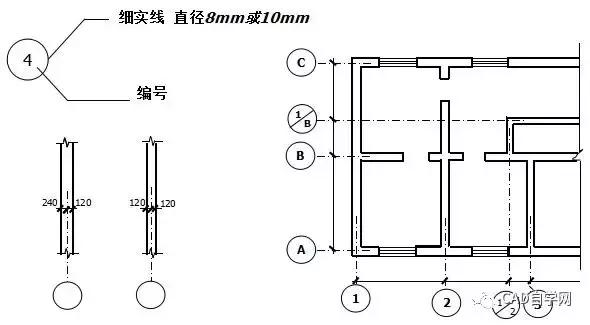

四、施工图中常用的标记(一)定位轴线:是用来确定衡宇主要布局或构件的位置及其尺寸的基线。
用于平面时,称平面定位轴线(即定位轴线)。用于竖向时,称竖向定位轴线。 定位轴线之间的间隔,应切合模数数列的划定。
1、定位轴线:平面定位轴线编号原则:程度偏向回收 *** 数字,从左向右依次编写;垂直偏向回收大写拉丁字母,从下至上依次编写,个中I、O、Z 不得利用,制止同1、0、2 混要淆。
3、定位轴线的各类注法
1、尺寸单元;
(1)米(m):用于标高及总平面图。
(2)毫米(mm):除标高及总平面图外。2、标高界说:是标注修建物某一部位高度的一种尺寸形式。
(1)绝对标高:我国把青岛市外的黄海海平面作为零点所测定的高度尺寸。(2)相对标高:凡标高的基准面是按照工程需要而自行选定的。
一般把衡宇底层室内主腹地面定为相对标高的零点。3、标高标记:
4、标高数字: 总平面图标注到小数点后两位,其余标注到小数后三位。
1、索引标记
(四)修建质料图例
常用修建质料图例五、修建施工图
修建施工图是暗示衡宇的总体机关、修建外形、内部部署以及细部结构、表里装修、施工要求等内容的图样。
包罗:总平面图、修建平面图、修建立面图、修建剖面图、修建详图。
(一)、总平面图 :总平面图是暗示修建物园地总体平面机关的图纸。它以平面图的形式表白修建区域的地形、地物、阶梯、拟建衡宇的位置、朝向以及与周围修建物的干系等景象。由于图的比例小,衡宇和各类地物及修建设施均不能按真实的程度投影画出,而是回收各类图例作示意性表达。
1、平面图的发生:
假想用一个程度剖切平面沿衡宇的门窗洞口的位置把衡宇切开,移去上部之后,对剖切平面以下部门所做出的程度投影图,称为修建平面图,简称平面图。
2、平面图的名称:底层平面图 尺度层平面图 顶层平面图 屋顶平面图
3、平面图的图示内容与图示要领:
