Axure教程:Axure中继器实现动态树结构控件详解

访客4年前关于黑客接单588

树布局是原型设计中常用的控件之一,常用于组织架构等成果。本文作者参照钉钉靠山组织架构样式,利用Axure中继器实现动态树布局控件。

Axure教程:Axure中继器实现动态树布局控件详解

一、交互样式

初始样式(以钉钉靠山-通讯录-组织架构为例):

初始载入时,仅显示父节点;

Axure教程:Axure中继器实现动态树布局控件详解

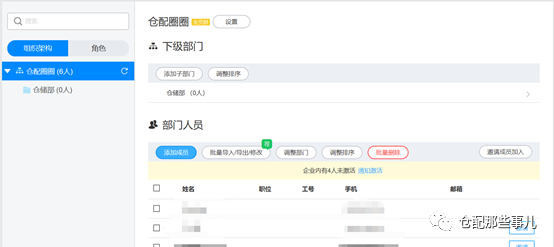

添加子部分后,父节点呈现三角箭头,且默认展开;

Axure教程:Axure中继器实现动态树布局控件详解

添加3级部分后,对应2级部分呈现三角箭头,且默认不展开;

Axure教程:Axure中继器实现动态树布局控件详解

点击对应节点的的三角箭头,可切换展示下一级子节点;

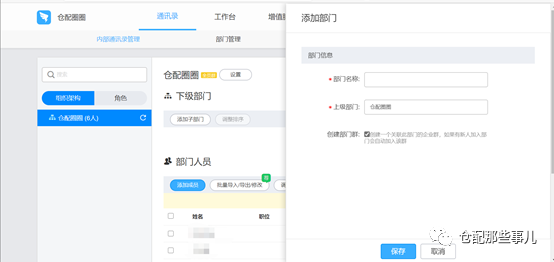

点击添加子部分,弹出添加子部分弹出框;

Axure教程:Axure中继器实现动态树布局控件详解

点击编辑,弹出编辑弹出框,可修改部分名称、删除部分(父节点不答允删除)。

Axure教程:Axure中继器实现动态树布局控件详解

二、根基思路

通过节点序号举办定位与排序;

单击任意节点时,选中该节点的同时,记录该节点的序号、名称、下级节点数量、父节点序号;

按照选中节点判定该节点是否答允新增子节点,修改。

本例的难点在于:

新增、编辑、删除回收弹出框形式,而Axure中继器自己不支持跨页面通报数据,需要回收大量全局函数做数据存储与通报;

以判定当前节点的父节点序号为例,需要举办数据截取与拼接。

Axure教程:Axure中继器实现动态树布局控件详解

其余交互结果,固然繁琐,但难度不大,细心耐性即可。

三、实现步调 1. 基本元件-树布局

1)树布局-静态结果

在Axure画布中新增组合元件“Node”,组成元素:组合元件“Comb”+矩形(未定名,宽352,高40),并调解到符合巨细;

个中组合元件“Comb”组成元素为:三角箭头(Triangle)+动态面板(Icon)+文本标签(Tree-DepratmentName)。

动态面板(Icon):state1为icon“组织架构”、state2为icon“文件夹”;

Axure教程:Axure中继器实现动态树布局控件详解

Axure教程:Axure中继器实现动态树布局控件详解

参照上图,别离配置单个元件的交互样式;

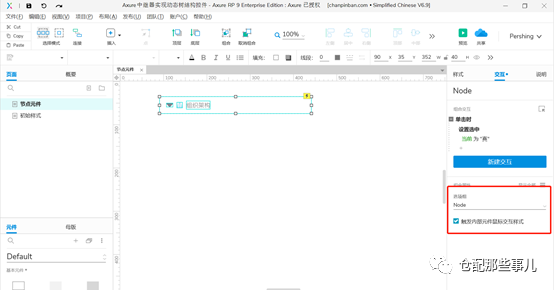

针对组合元件Node配置选项组:Node;

Axure教程:Axure中继器实现动态树布局控件详解

针对组合元件Node配置交互结果,单击时,配置选中“当前”为真;

Axure教程:Axure中继器实现动态树布局控件详解

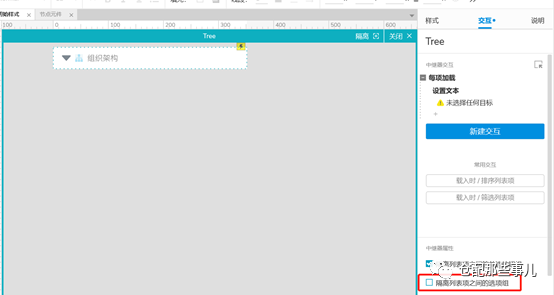

新增中继器“Tree”,将组合元件“Node”复制个中,并配置中继器属性“断绝列表项之间的选项组”为“不勾选”;

Axure教程:Axure中继器实现动态树布局控件详解

将初始数据复制至中继器“Tree”中;

Axure教程:Axure中继器实现动态树布局控件详解

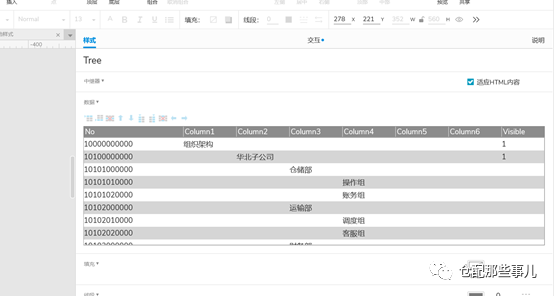

初始数据如下:

Axure教程:Axure中继器实现动态树布局控件详解

中继器数据列说明:

Axure教程:Axure中继器实现动态树布局控件详解

2)树布局-初始载入结果

页面载入时,添加筛选,只显示Visible=1的数据;

Axure教程:Axure中继器实现动态树布局控件详解

按照Column1-6判定节点层级,配置(Tree-DepratmentName)显示内容、组合元件“Comb”显示位置;

Axure教程:Axure中继器实现动态树布局控件详解

Axure教程:Axure中继器实现动态树布局控件详解

配置三角箭头(Triangle)是否显示;

即,当该节点的子节点个数=1时,显示三角箭头,不然不显示;

Axure教程:Axure中继器实现动态树布局控件详解

配置三角箭头(Triangle)显示形态;

当三角箭头未被选中时,旋转270°;

Axure教程:Axure中继器实现动态树布局控件详解

配置动态面板(Icon)显示内容;

Axure教程:Axure中继器实现动态树布局控件详解

3)树布局-节点(Node)选中结果

新增全局函数如下:

Axure教程:Axure中继器实现动态树布局控件详解

配置单击树节点(Node)时交互:

配置当前选中;

将已经选中的行的“Selected=1”的数据更新为不选中,即“Selected=0”;

更新当前行为数据选中,即“Selected=1”;

配置变量值CurrentNo、Subnode、Column1-6;

Axure教程:Axure中继器实现动态树布局控件详解

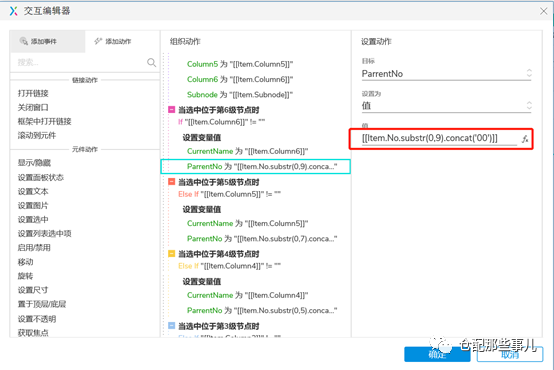

按照Column1-6值是否为空,判定当前节点所处层级,进而获取CurrentName、ParrentNo;

Axure教程:Axure中继器实现动态树布局控件详解

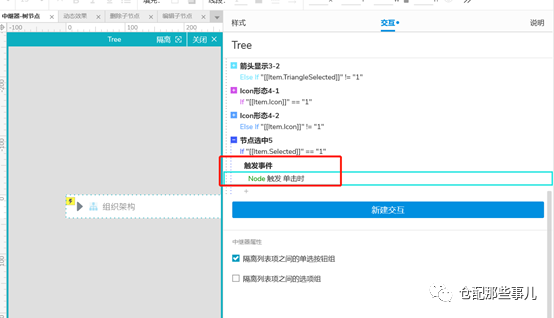

配置中继器Tree-载入时默认选中初始节点(即“Selected=1”的节点):

Axure教程:Axure中继器实现动态树布局控件详解

4)配置三角箭头(Triangle)形态切换结果
