现在车上的很多部件都是占空比控制的，比如

冷却风扇

鼓风机

节气门电机

VVT电磁阀

发电机调节

氧传感器加热器

继续列举的话，还有一大堆……

我们在一些培训或者是各种资料上经常能看到占空比这个词

到底什么是占空比？



首先我们看上边这个简单的电路。我们把这个电灯，想象成我们家用的那种日光灯。





我们在生活中是不是有这种情况：日光灯的启辉器，就是像一个小瓶子的圆柱体，俗称“憋火”。如果这玩意坏了，这个灯就在那一闪一闪的，要死不活的。

如果我们这时候不去直接看灯，而只是感觉屋里的亮度，会感到很暗。如果这个启辉器好了，灯泡完全亮了，我们就会感觉屋里很亮堂。

管灯不断地闪烁，是不规则的，我们现在把它想象成规则的闪烁。

比如说它亮了一下然后灭了一下，这一亮一灭，用的时间是1秒钟。在这一秒钟里，亮的时间是0.5秒，灭的时间也是0.5秒。那在这一秒的时间里，亮的时间占了一半，占空比就是50%。如果亮的时间是0.2秒，灭的时间是0.8秒。那占空比就是20%。

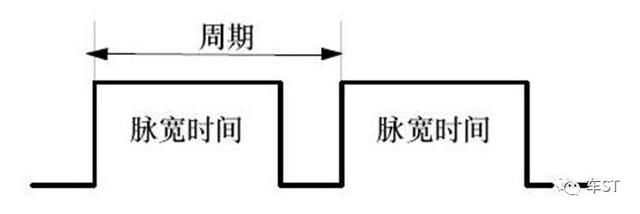

占空比就是在一个工作周期内。通电的时间占这个周期的比值，这个周期指的是通电时间和断电时间的和。

有人问：一秒钟，开一次关一次，就是个所谓的占空比。说这些有什么意义？



的确，每秒钟1次的频率，没什么意思。如果是每秒1000次的频率，那就有点意思了。

我们再把刚才提到的启辉器想象成一个开关。它只有两种状态：闭合或断开。并且这个开关是一个能高速闭合-断开的开关，速度有多快呢——每秒1000次。1000次的通断中，如果通的状态占了50%。那在这一秒钟之内，这个灯泡的亮度是不是只亮了一半呢。（不考虑灯泡是否能承受得住）如果通的时间占了20%，那这个灯泡的亮度就是它应有亮度的20%。

这就是用占空比来调节灯泡的亮度，在集成电路技术快速发展的今天，这个1000次的开关实现起来不成问题。

再微观地进一步解释，就是这个电路里边的电流流动和电压的大小，跟我这个开关闭合的速度是有关系的，就像一个自来水管子，那种转90度就开到更大，然后往回转90度就完全关小的水龙头，就两种状态，如果我转90度，水管开了，水流出来了。但是我刚打开到更大，又马上关上了，这时候你流出来的水，肯定不是更大的水流。如果把我的手和这个水龙头就想象成电脑控制的，快速开闭，就两种状态，开的时间占50%，那这水流出来的大小就是他一直开到更大时候的一半。

再举个例子，有句成语，叫三天打鱼，两天晒网，这个渔民的工作周期是五天，五天里，有三天是出海打鱼的，那占空比就是60%。他的收成可能就是五天里的百分之六十。这百分之六十就是占空比。

为什么要用占空比控制？

总结起来占空比控制的优点太多了

比较突出的两个

能够实现更为精确的控制，电磁阀说打开70%就是70%，绝不含糊；

高效率，避免热损耗。
