首先需要说明的是,盎司(OZ)本身是一个重量单位。盎司和克(g)的换算公式为:1OZ ≈28.35g。
在PCB行业中,1OZ意思是重量1OZ的铜均匀平铺在1平方英尺(FT2)的面积上所达到的厚度。它是用单位面积的重量来表示铜箔的平均厚度。用公式来表示即,1OZ=28.35g/ FT2(FT2为平方英尺,1平方英尺=0.09290304平方米)。
具体来说,它和长度也可以说厚度的换算 *** 如下:
首先,我们知道铜的密度常数和相关单位换算公式如下:
铜的密度ρ=8.9g/cm3
1厘米(cm)=10毫米(mm); 1毫米(mm)=1000微米(um)
1mil≈25.4um
1 FT2≈929.0304cm2
1mil≈25.4um
根据质量的计算公式m=ρ×V(体积)=ρ×S(面积)×t(厚度),知道铜箔的重量除以铜的密度和面积即为铜箔厚度!
从前文又知,1OZ=t×929.0304cm2×8.9g/ cm3=28.35g
所以,t=28.35÷929.0304÷8.9cm≈0.0034287cm=34.287um≈34.287÷25.4mil≈1.35mil
由此可知,1OZ铜箔的厚度约为35um或者1.35mil。
铜厚1.OZ(0.035mm) 铜厚1.5OZ(0.05mm) 铜厚2.OZ(0.07mm)
先计算Track的截面积,大部分PCB的铜箔厚度为35um(不确定的话可以问PCB厂家)它乘上线宽就是截面积,注意换算成平方毫米。 有一个电流密度经验值,为15~25安培/平方毫米。把它称上截面积就得到通流容量。
PCB载流能力的计算一直缺乏权威的技术 *** 、公式,经验丰富CAD工程师依靠个人经验能作出较准确的判断。但是对于CAD新手,不可谓遇上一道难题。

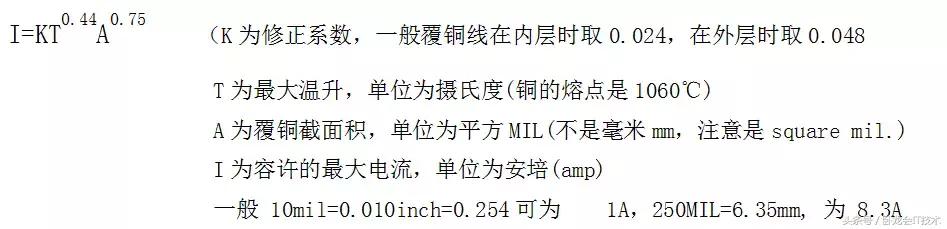

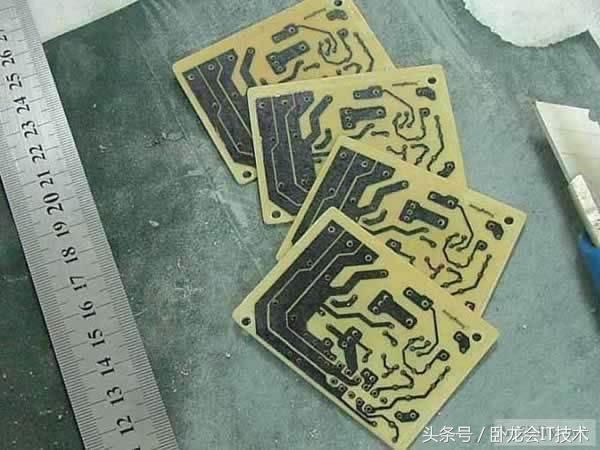

PCB的载流能力取决与以下因素:线宽、线厚(铜箔厚度)、容许温升。大家都知道,PCB走线越宽,载流能力越大。在此,请告诉我:假设在同等条件下,10MIL的走线能承受1A,那么50MIL的走线能承受多大电流,是5A吗?答案自然是否定的。请看以下来自国际权威机构提供的数据:
线宽的单位是:Inch (inch 英寸=25.4 millimetres 毫米)1 oz.铜=35微米厚,2 oz.=70微米厚, 1 OZ =0.035mm 1mil.=10-3inch.
实验中还得考虑导线长度所产生的线电阻所引起的压降。工艺焊所上的锡只是为了增大电流容量,但很难控制锡的体积。1OZ铜,1mm宽,一般作 1 - 3 A电流计,具体看你的线长、对压降要求。
更大电流值应该是指在温升限制下的更大允许值,熔断值是温升到达铜的熔点的那个值。Eg. 50mil 1oz 温升1060度(即铜熔点),电流是22.8A
