网线水晶头接法图解:如果你想要组建局域网的话,那么网线肯定是少不了的东西,网线水晶头损坏时有发生。那么网线水晶头接法是什么呢?下面IT百科就为大家详细介绍一下网线水晶头接法图解。
网线水晶头接法详细步骤:
网线水晶头接法步骤一、工具准备
1、具有8P槽的压线钳一个。
2、五类网线,也就是现在最常用的网线若干米。
3、RJ-45插头,也就是所谓的水晶头若干。
PS:理论上水晶头只需要2个,以防万一,多备一些。

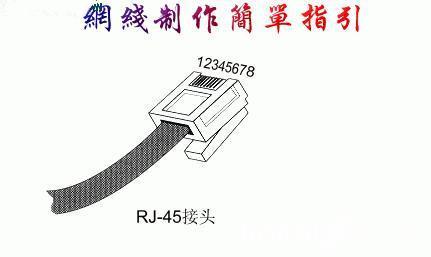

网线水晶头接法步骤二、了解网线标准线序
标准568A:1绿白,2绿,3橙白,4蓝,5蓝白,6橙,7棕白,8棕
标准586B:1橙白,2橙,3绿白,4蓝,5蓝白,6绿,7棕白,8棕
上网只用到1 2 3 6 1.2下传3.6上传, *** 用4.5 7.8是做为电源用,有些设备要,国际标准。
网线水晶头接法步骤三、直通线和交叉线接法。
直通线:两头都是568B标准。用于连接:
PC(电脑)—————————— HUB(集线器)
PC(电脑)—————————— SWITCH(交换机)
PC(电脑)—————————— ROUTER(路由器)
HUB(集线器)———————— HUB(集线器)的级连口
SWITCH(交换机)—————— HUB(集线器)的级连口
SWITCH(交换机)—————— SWITCH(交换机)级连口
SWITCH(交换机)—————— ROUTER(路由器)
交叉线:一头是568A,另一头是568B。用来连接
PC(电脑)——————————PC(电脑)
HUB(集线器)————————HUB(集线器)
SWITCH(交换机)——————SWITCH(交换机)
ROUTER(路由器)——————ROUTER(路由器)
补充一下,配置 *** 设备要用反转线。
简单的说!直通线就是两端线序相同的线,用于不同设备之间互连,交叉线就是两端线序不同的线,用于同种设备之间互连。
网线水晶头接法步骤四、实际网线水晶头 *** 步骤:
步骤1、用压线钳将网线的胶皮剪掉长约2cm即可。

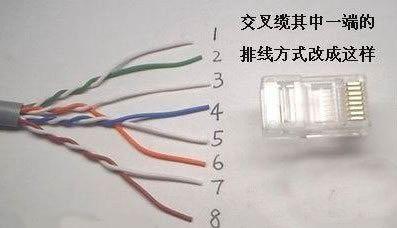

步骤2、按照上面说的标准线序把网线排列好,可能情况如下图:
步骤3、把8股线末端剪齐。

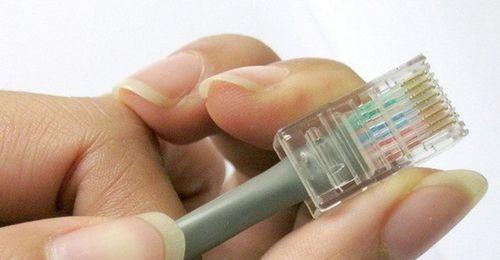

步骤4、将水晶头有塑料弹簧片的一端向下,有金属针脚的一端向上,把整齐的8股线插入水晶头,并使其紧紧的顶在顶端。
步骤5、把水晶头插入8P的槽内,用力的握紧压线钳即可!
以上就是网线水晶头接法详细步骤介绍了,希望能够帮到大家。其实网线水晶头接法就是这么简单,动动手就能完成,大家赶紧去试试吧。
